今回はケンジントンのProFit Ergo TB550の左右クリックスイッチを静音化していきます。
詳しい分解方法やスイッチの購入先も紹介しています。
ドライバー
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
はんだ線
はんだ線は無洗浄タイプのものを使っています。
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

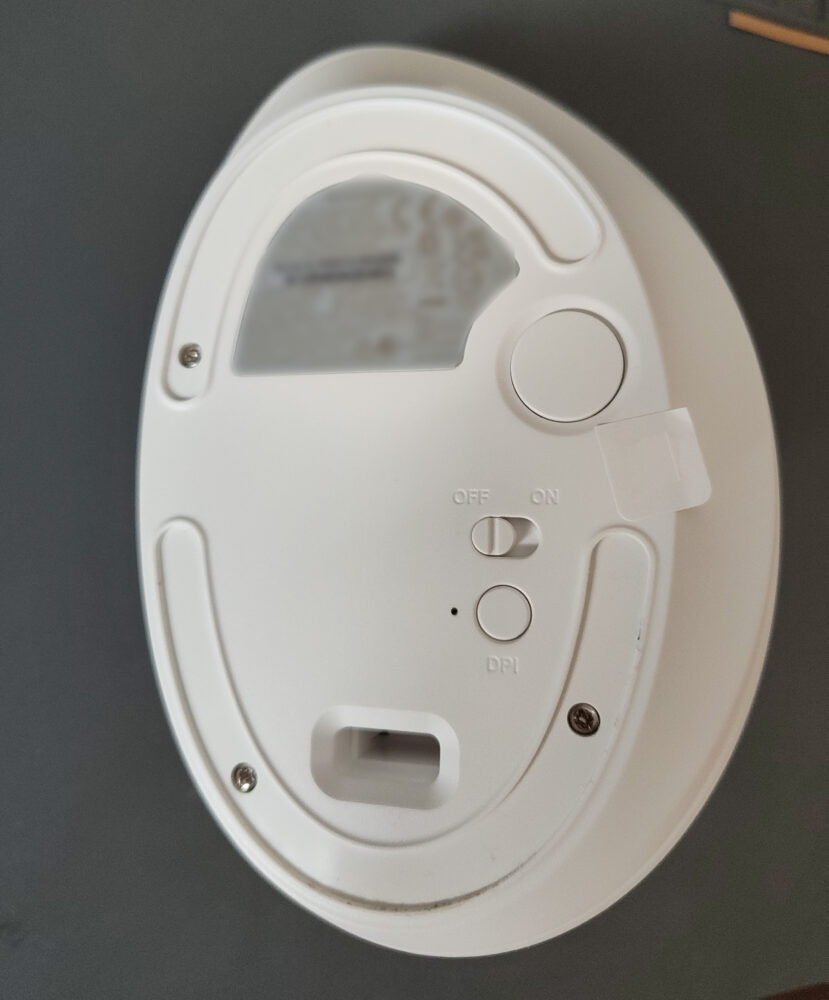

マウス裏面のソールを剥がし、下に隠れていた3個のネジを+1ドライバーで外します。
ネジだけでなく爪でも固定されているので、隙間からプラカードを差し込んで少しずつ爪を外します。
爪を外すのはそれなりの力が必要なため、マウス本体を傷つけたり怪我をしないように注意します。

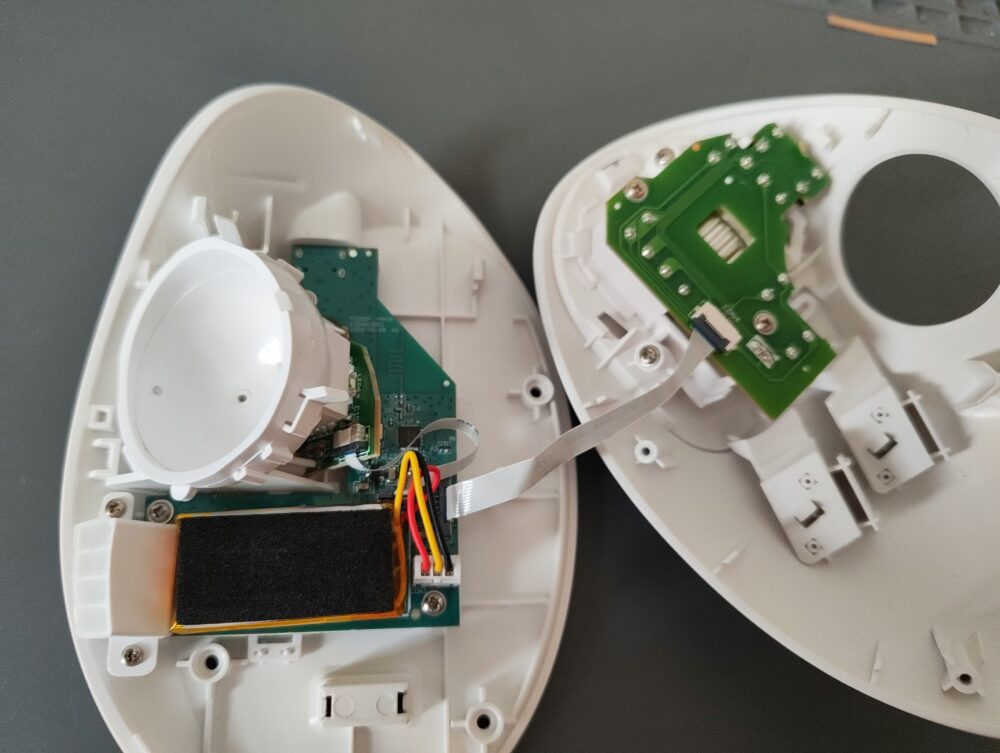

無事に開けることができました。
次にフラットケーブルを抜く必要があります。メイン基板側とスイッチ基板側のどちらでも良いですが、私はスイッチ基板側を抜きました。

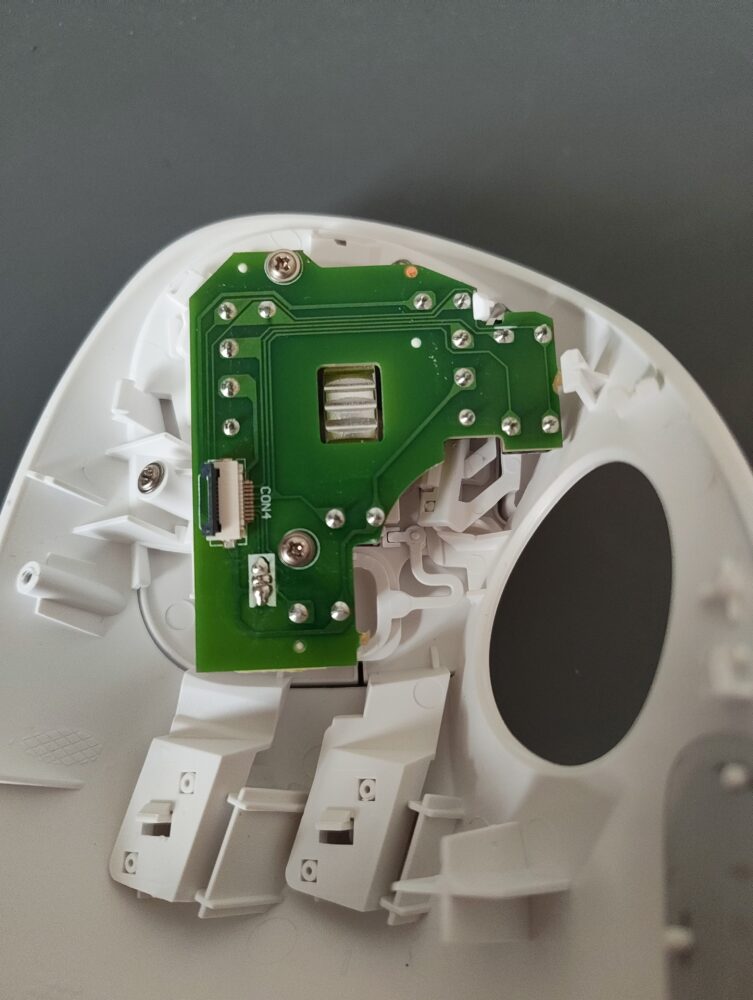

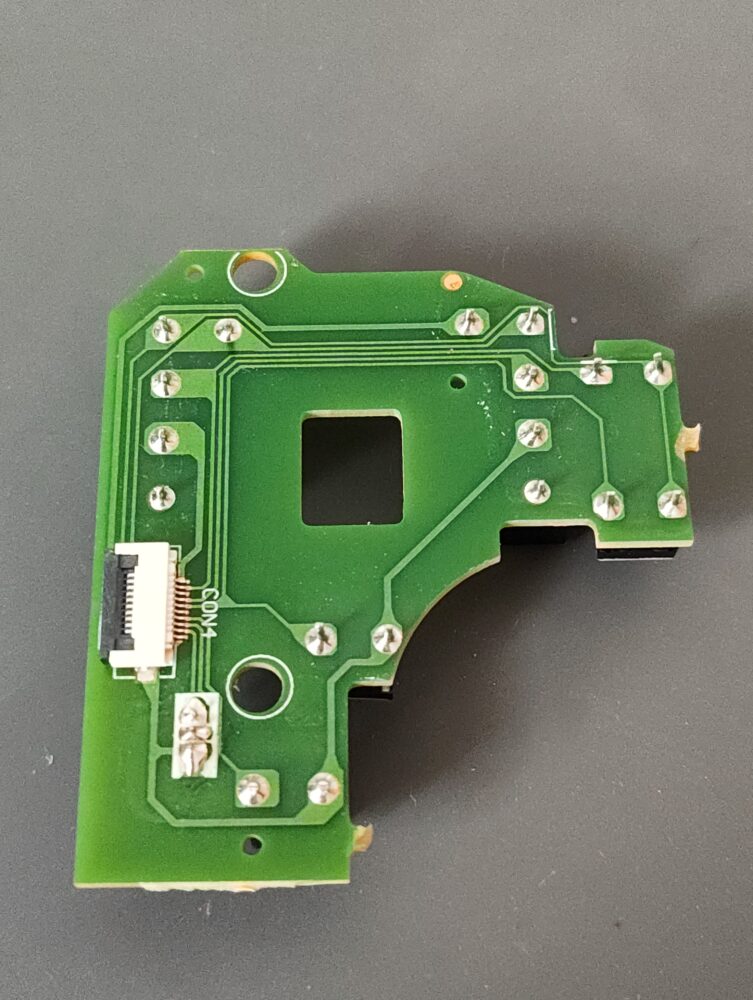

基板を固定している2個のネジを+1ドライバーで外します。

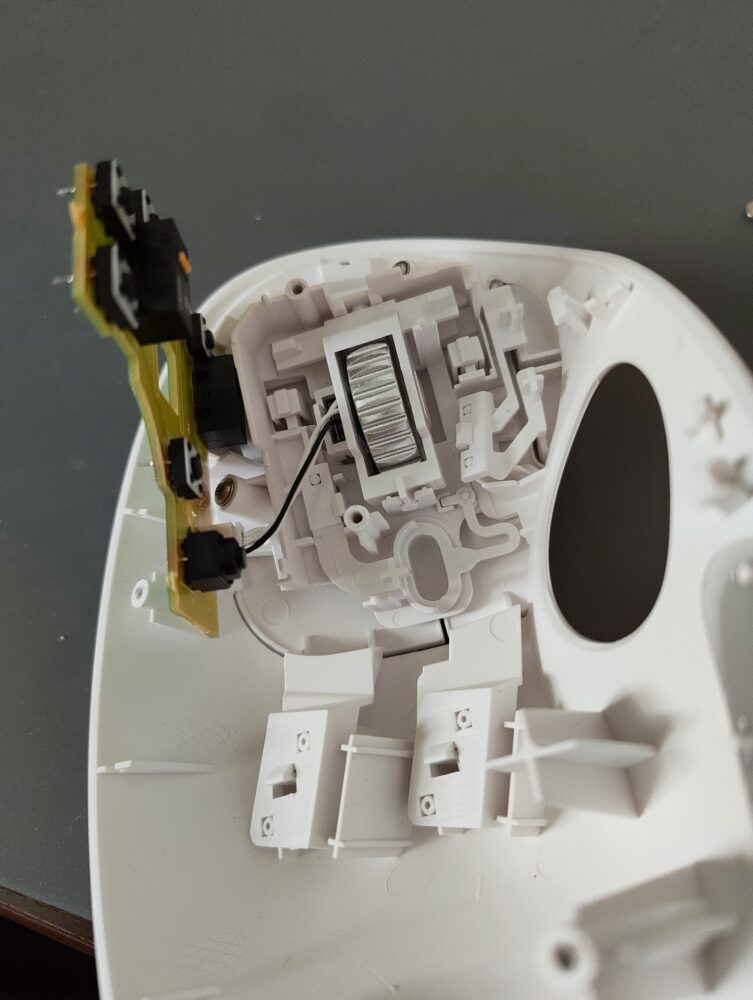

基板を浮かせてホイールエンコーダーと繋がっているコネクタを抜きます。

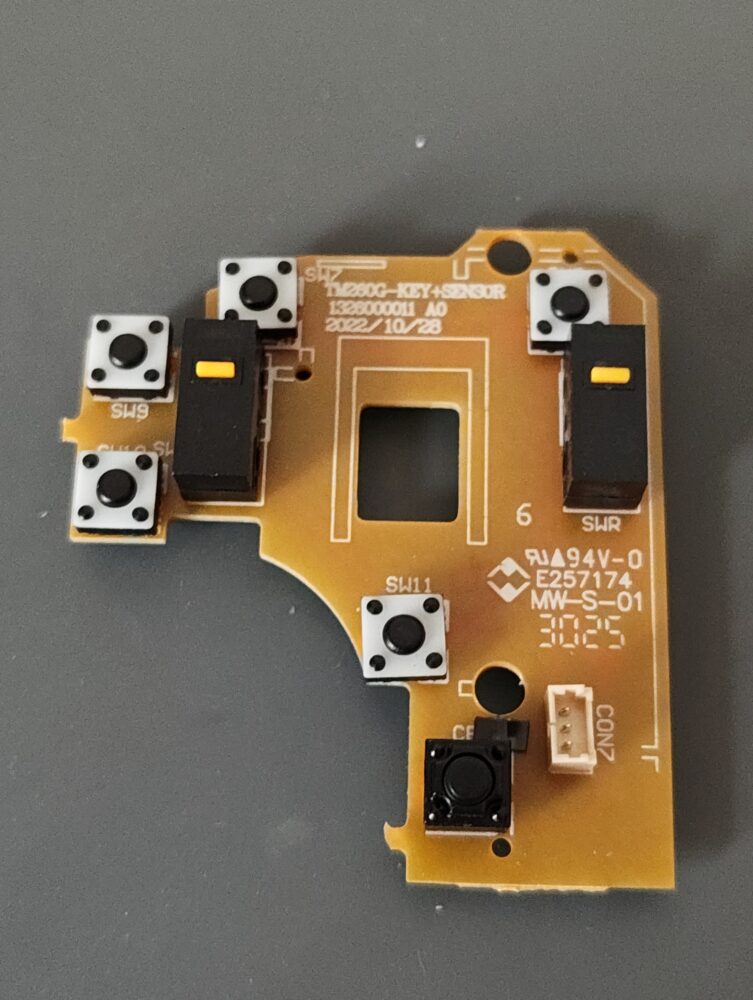

左右クリックの静音化

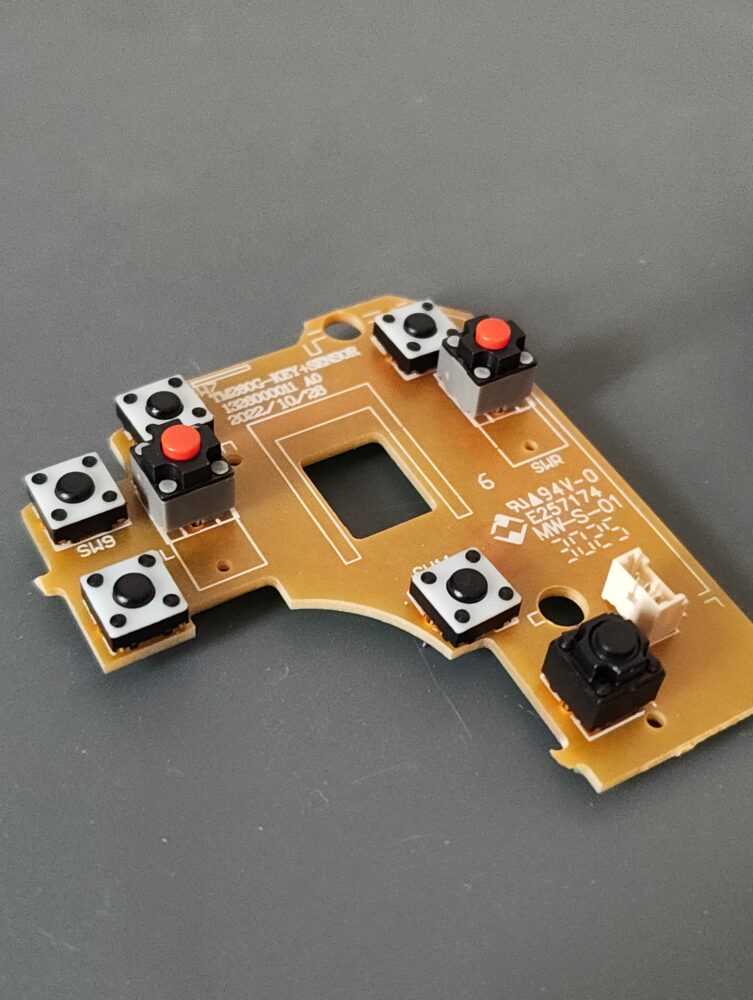

今回は左右クリックスイッチのみ静音スイッチへ交換しました。
非静音の高耐久スイッチへ交換することもできます。
