今回はLogicool MX Master4の右クリックが押せない不具合を修理しました。
分解手順や修理に必要な工具やスイッチも紹介しています。
ポチップ
ポチップ
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
ポチップ
はんだ線
はんだ線は無洗浄タイプのものを使っています。
ポチップ
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
ポチップ
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

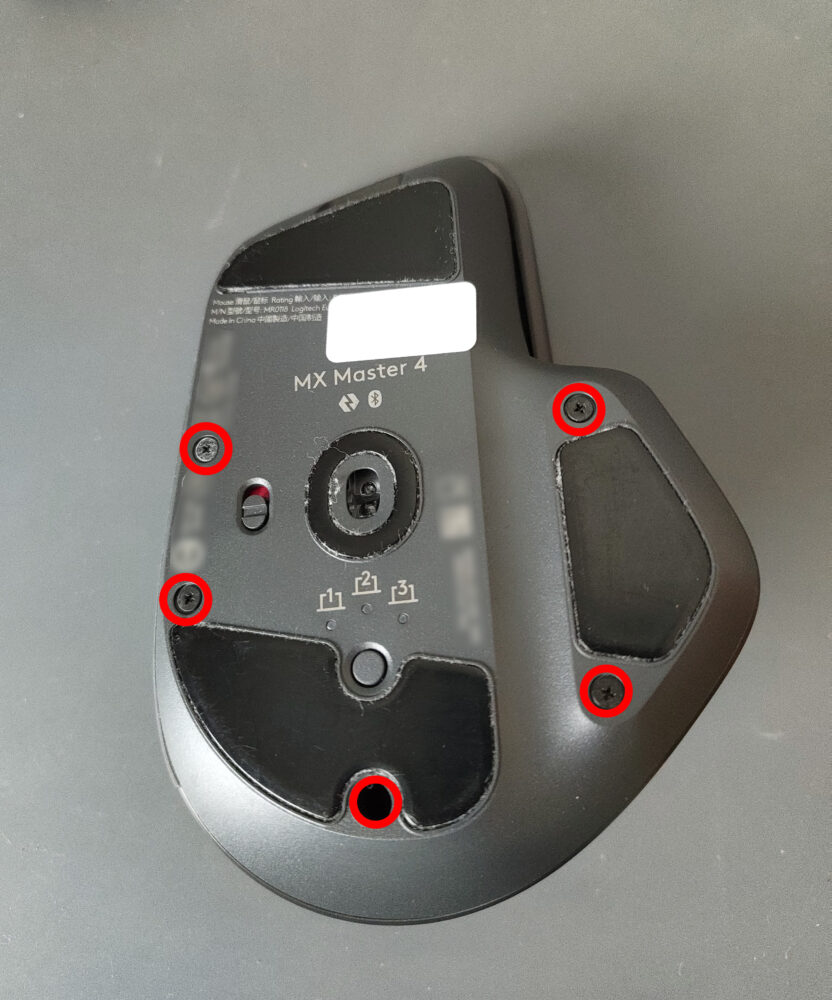

マウス裏面のソールは剥がす必要がありません。計6個のネジを+00ドライバーで外します。
ポチップ

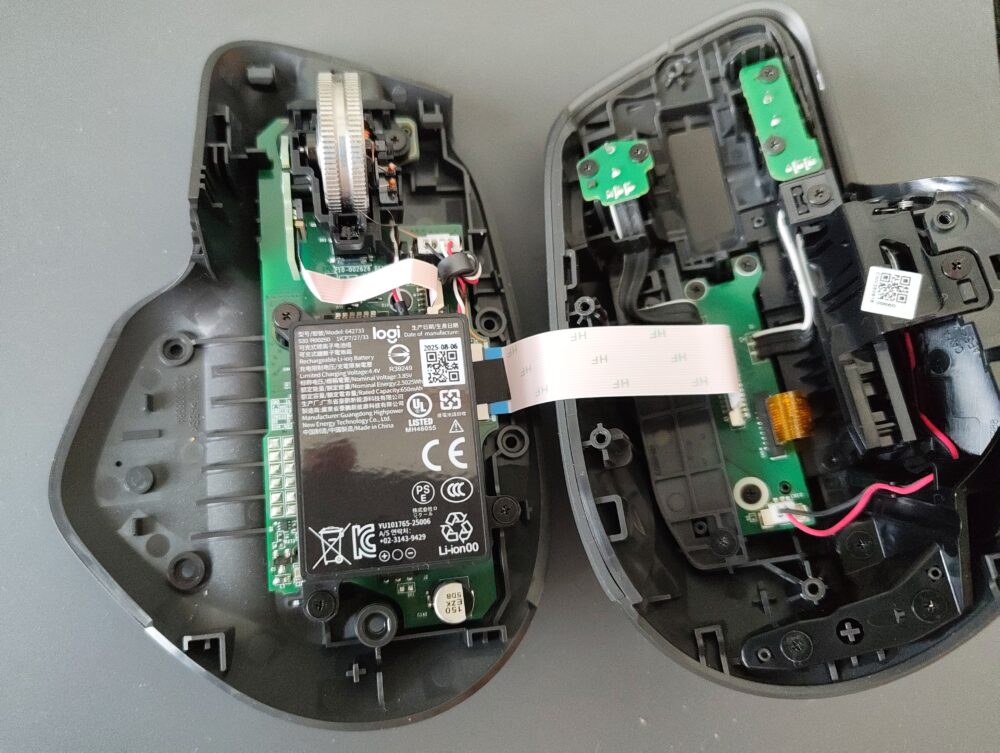

開くとフラットケーブルが繋がっているので抜きます。メイン基板側(写真左)は抜け防止のためにテープが貼ってあるので、スイッチ基板側(写真右)を抜くことをおすすめします。

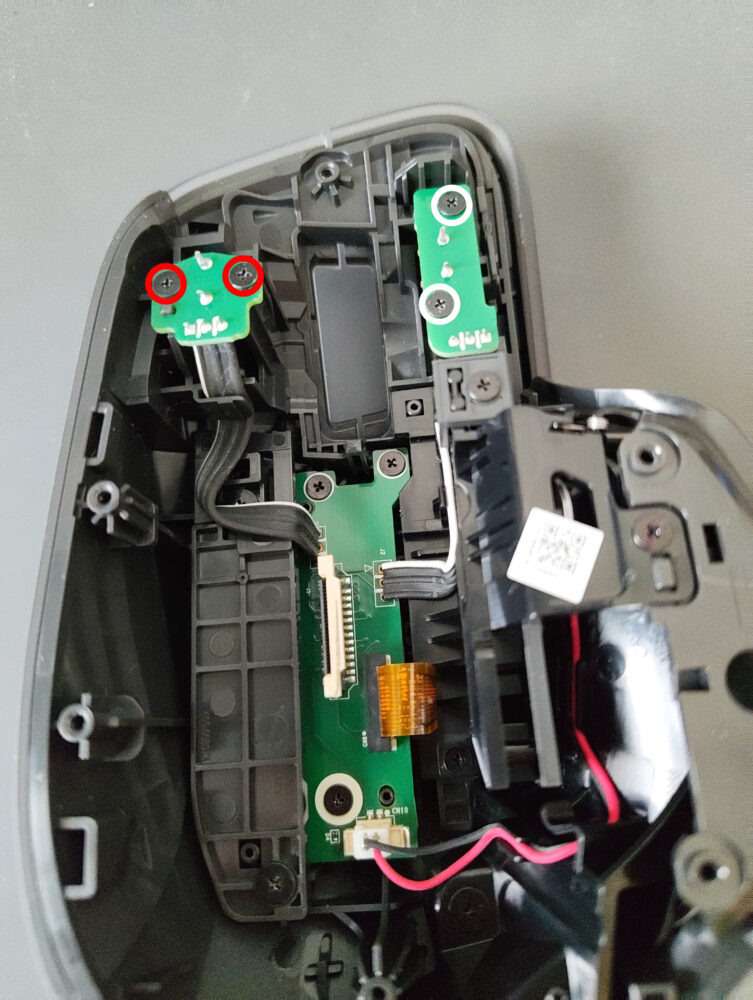

赤丸のネジが右クリックスイッチの基板、白丸のネジが左クリックスイッチの基板になります。
どちらも+00ドライバーで外すことができます。
修理
原因

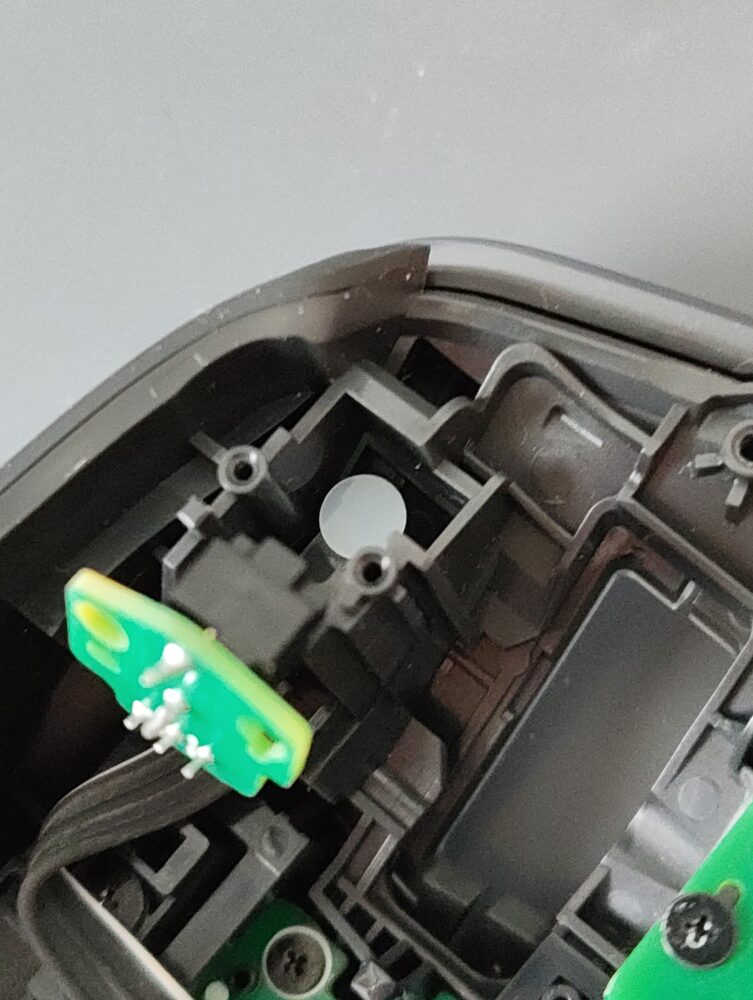

右クリックが押せなかったのは、スイッチの故障ではなく丸くて白いプラ版がズレていたことが原因でした。

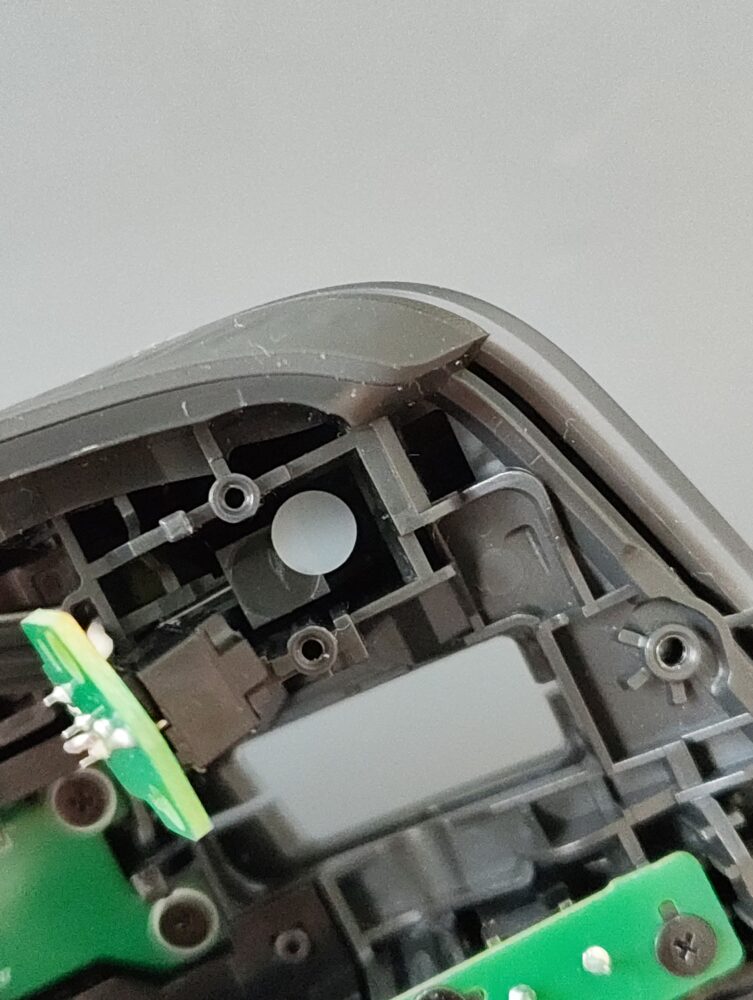

なので、先曲がりのピンセットを使って正しい位置に戻しました。
ポチップ
これで正常に右クリックスイッチを押せるようになりました。
スイッチ交換
左右クリックスイッチは定番の高さ7.3mmの静音スイッチが使われているので、Kailh製の静音スイッチと交換できます。
