今回はBUFFALO製 BSMOU27SMマウスのカーソルが全く動かない不具合修理と、クリック音をもっと静音化させていきます。
分解工程や使用したスイッチも紹介しています。
ドライバー
+1ドライバー
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
はんだ線
はんだ線は無洗浄タイプのものを使っています。
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

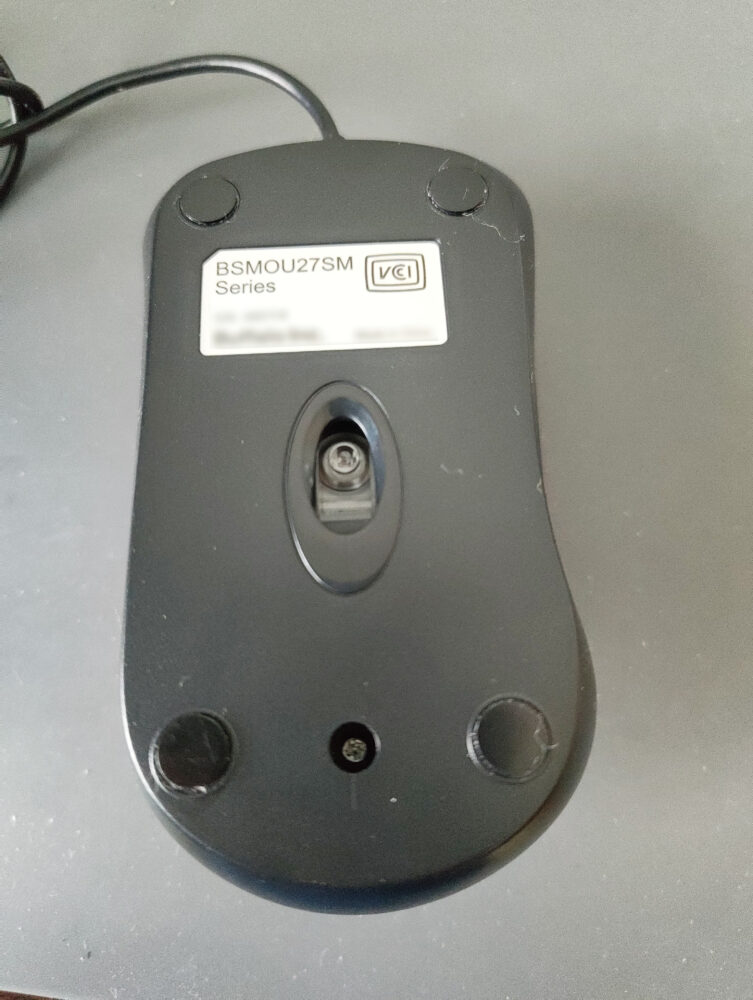

マウス裏面のネジを+1ドライバーで外します。

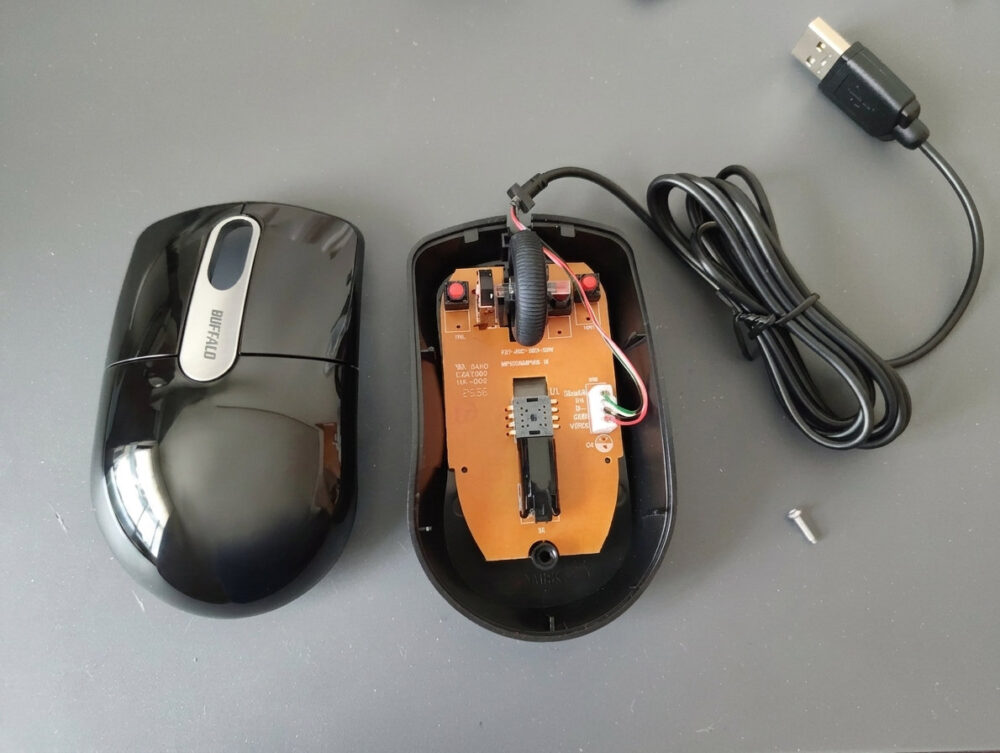

無事にマウスを開封することができました。

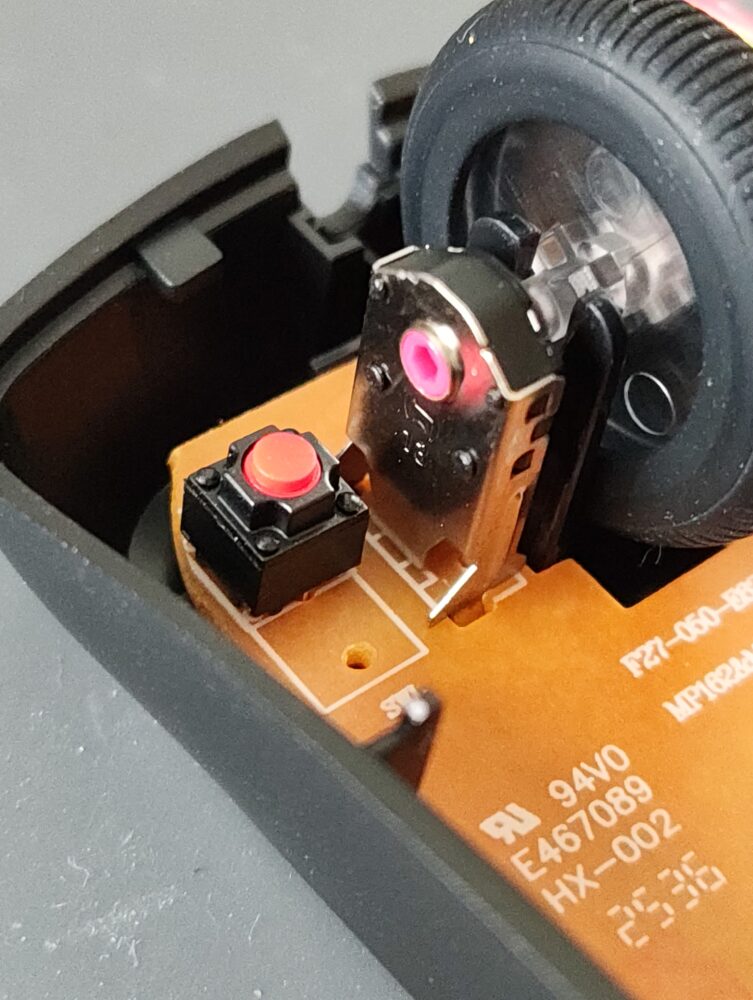

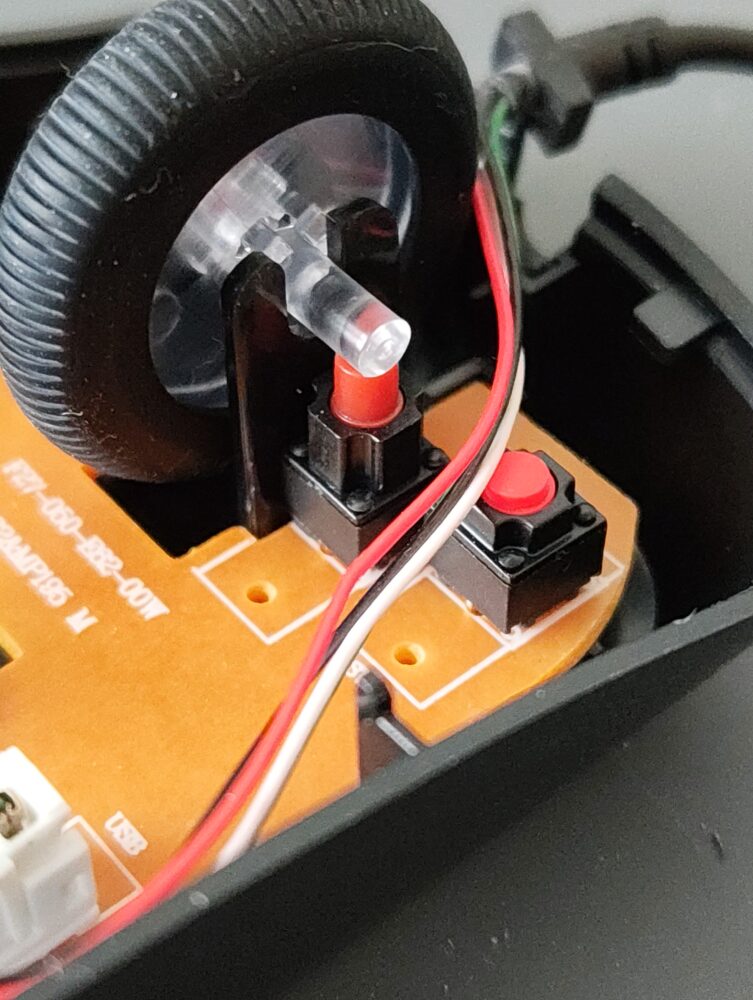

左右クリックとホイールクリックスイッチにはノーブランドの静音スイッチが使われています。
ホイールエンコーダーの高さは13mm。
カーソルセンサーの修理

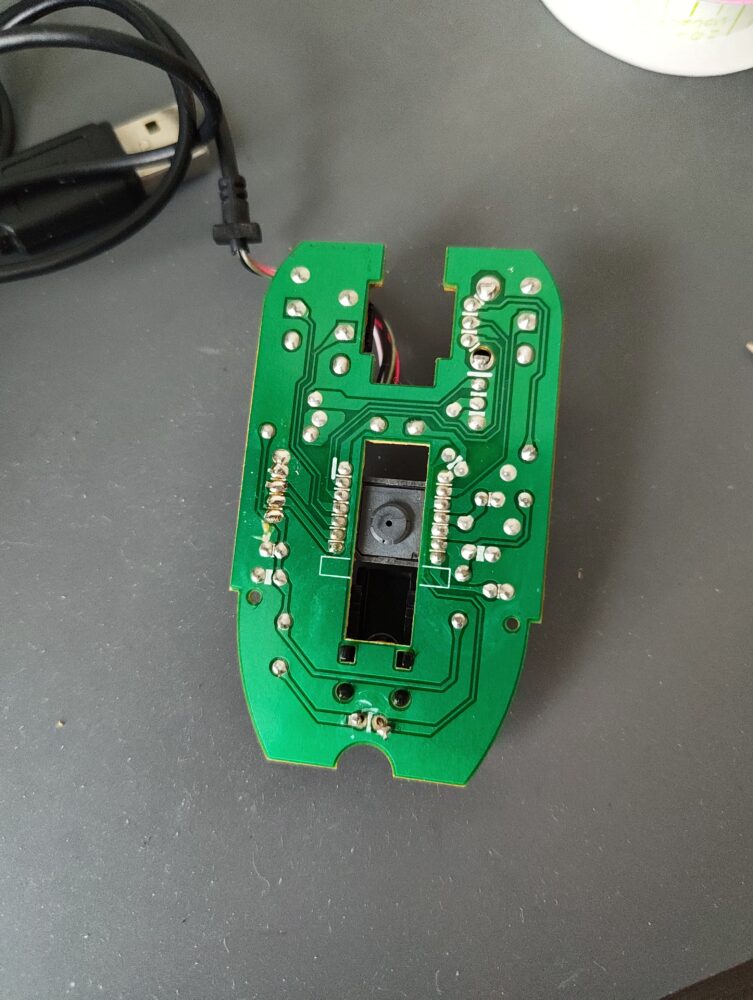

カーソルセンサーの部分が全く光らず、カーソルも全く動かない不具合を修理していきます。

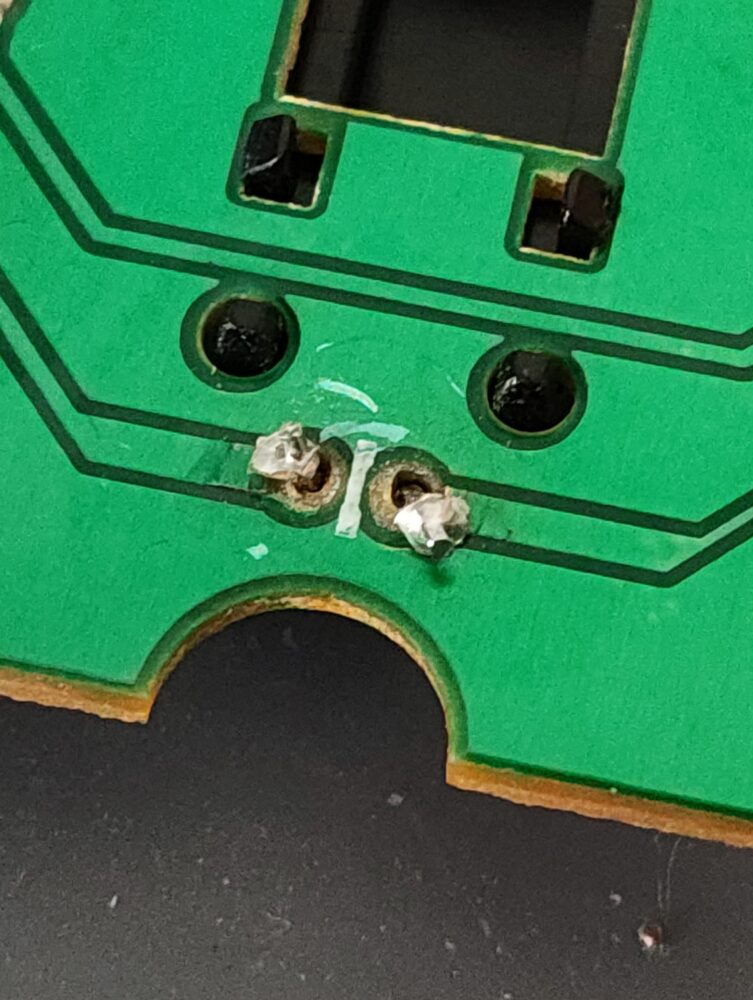

原因はセンサーに光を当てるLEDのはんだ付けの不良でした。

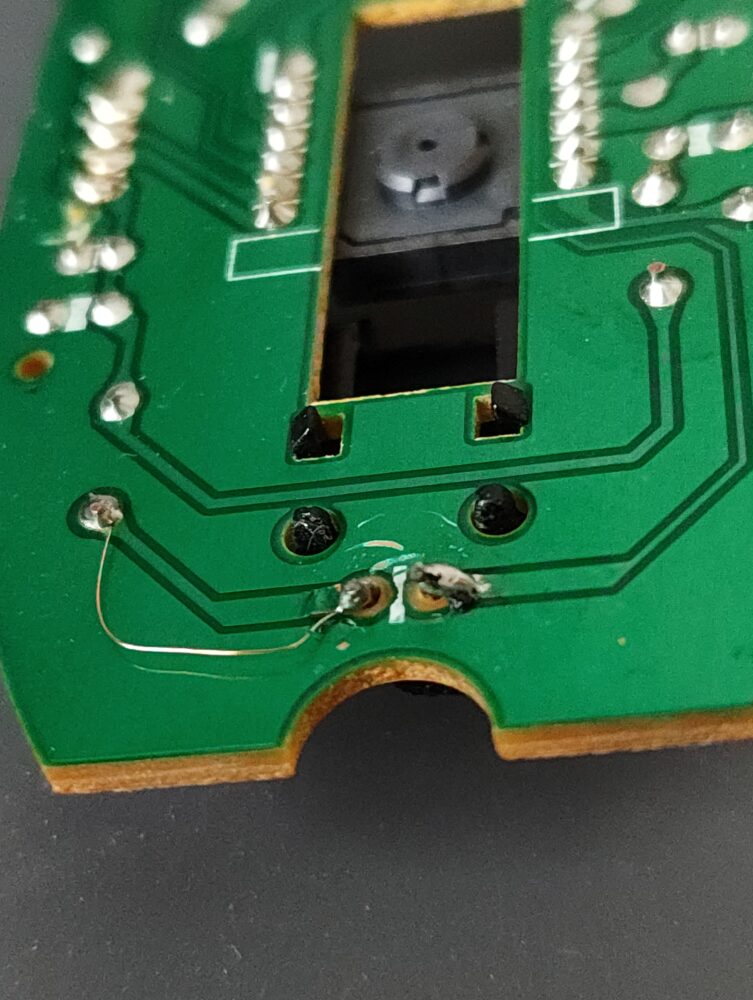

ジャンパ線やパターンの被覆を削って、適切に通電するようにしました。
これでLEDが光るようになり、カーソルも正常に動作するようになりました。
静音化

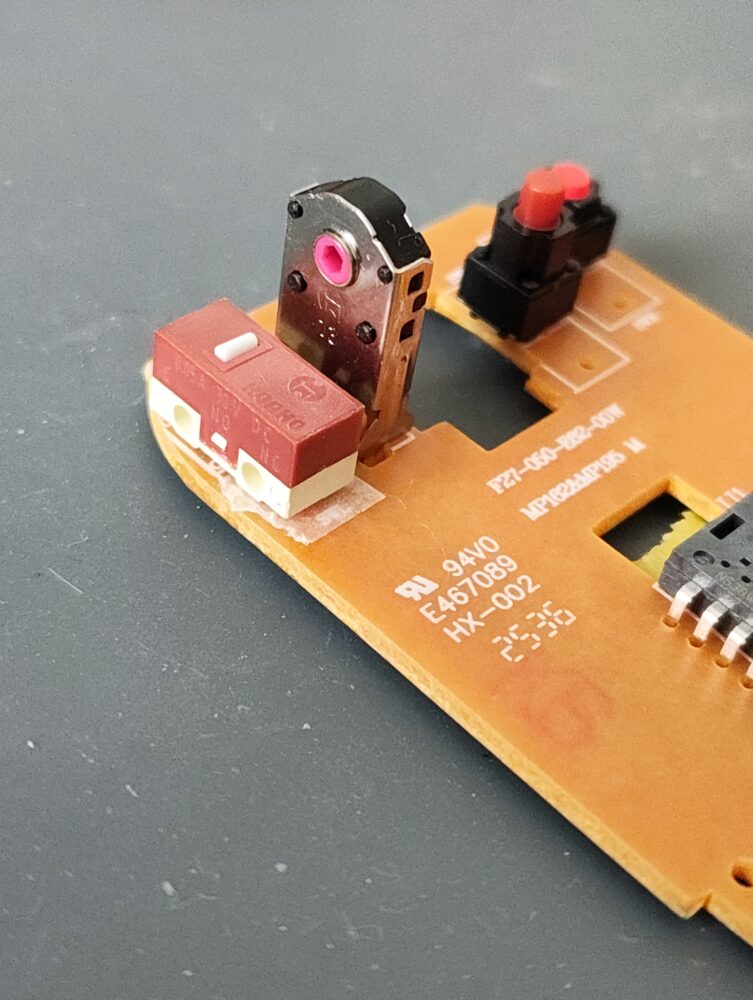

このマウスは元から静音スイッチが使われていますが、今回の依頼は「左クリックスイッチをもっと静音化してほしい」とのことだったので、Huano製の静音スイッチを使ってみました。
これで静音性が向上しました。
