今回はWLMOUSE Sword Xのホイールスクロール不具合（チャタリング）を修理しました。
分解手順や、修理に必要な工具と部品の紹介もしています。
WLMOUSE Sword X【ゲーミングマウス】 – WLMOUSE公式サイト
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
ポチップ
はんだ線
はんだ線は無洗浄タイプのものを使っています。
ポチップ
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
ポチップ
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

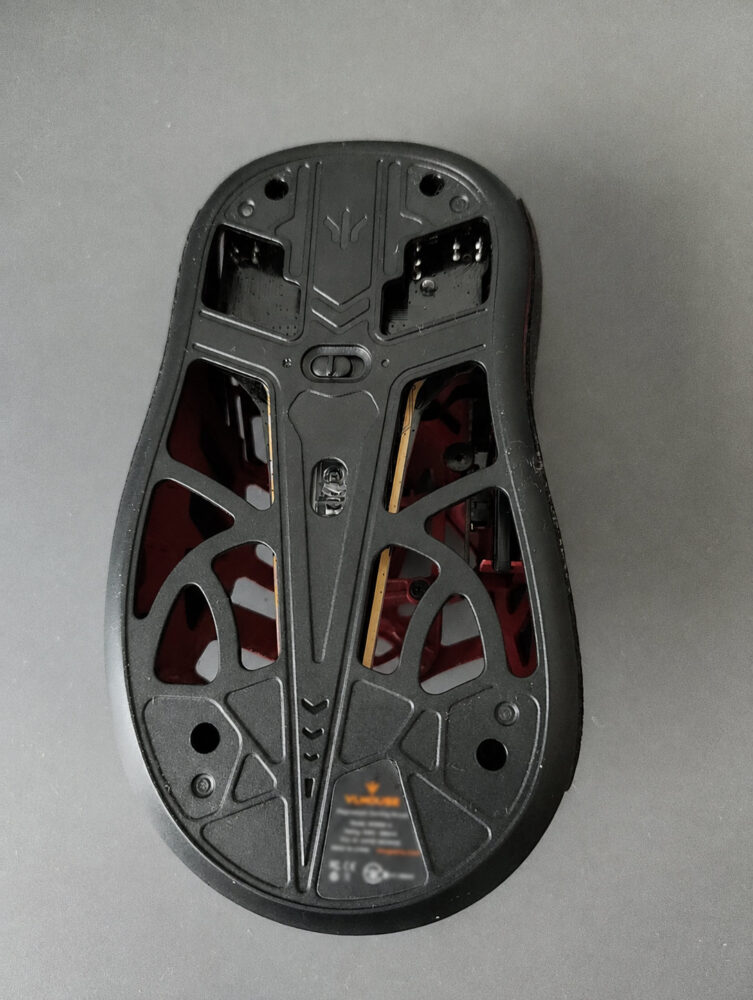

マウス裏面のソールを剥がして、下に隠れていた4個のネジを+00ドライバーで外します。

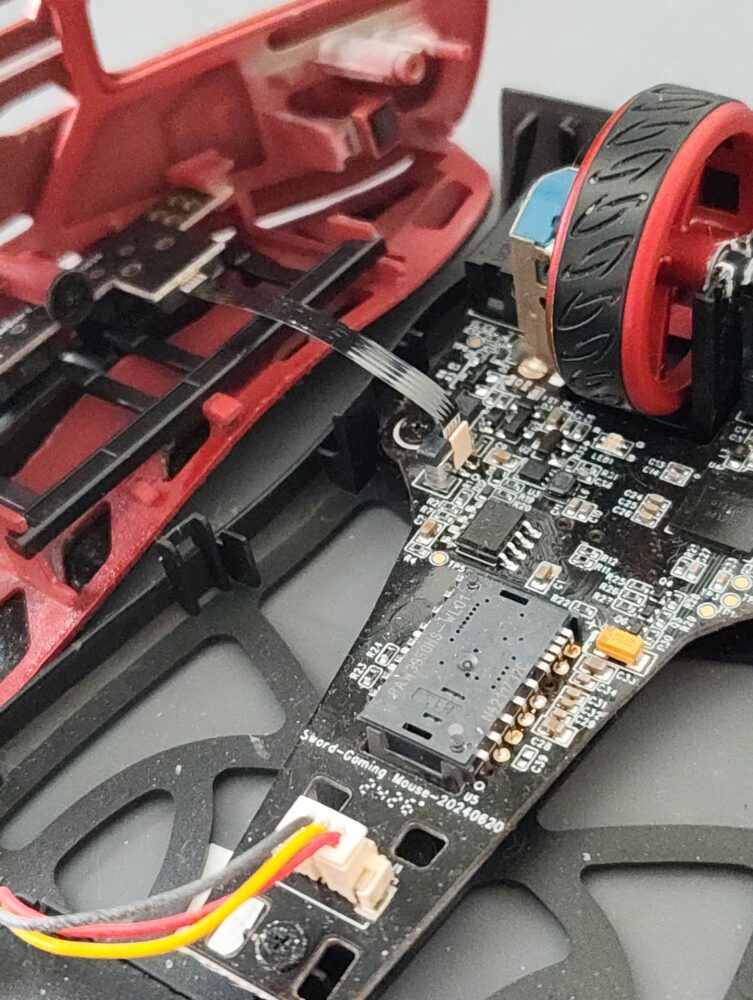

マウスを開くとサイドボタン基板と繋がっているフラットケーブルが見えるので抜きます。

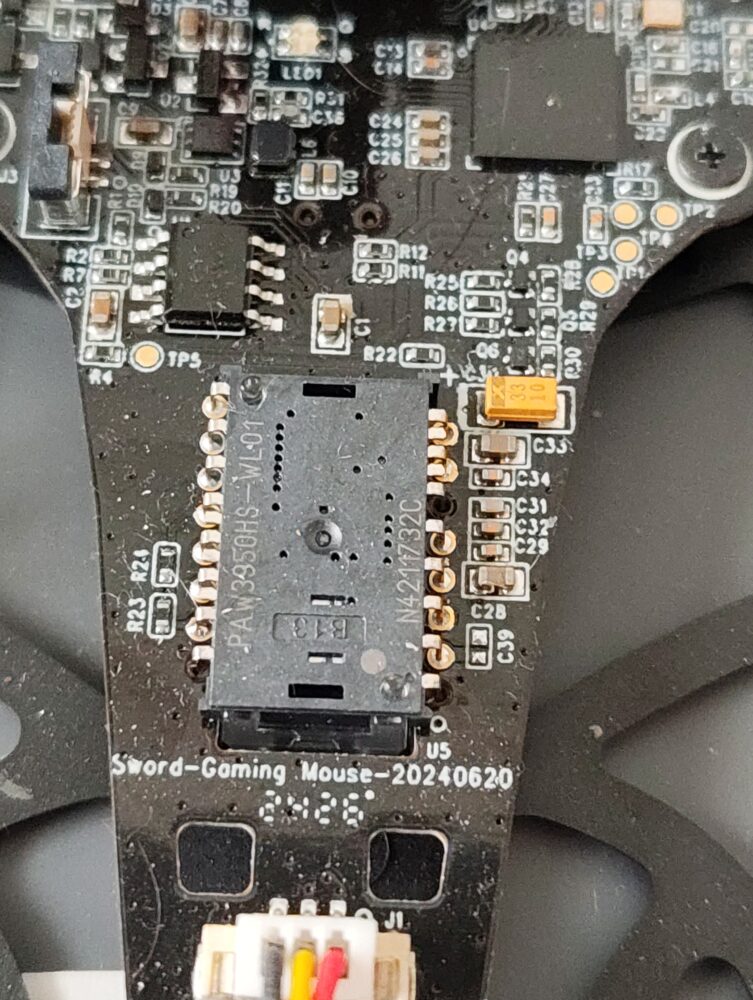

カーソルセンサーはPAW3950HS。

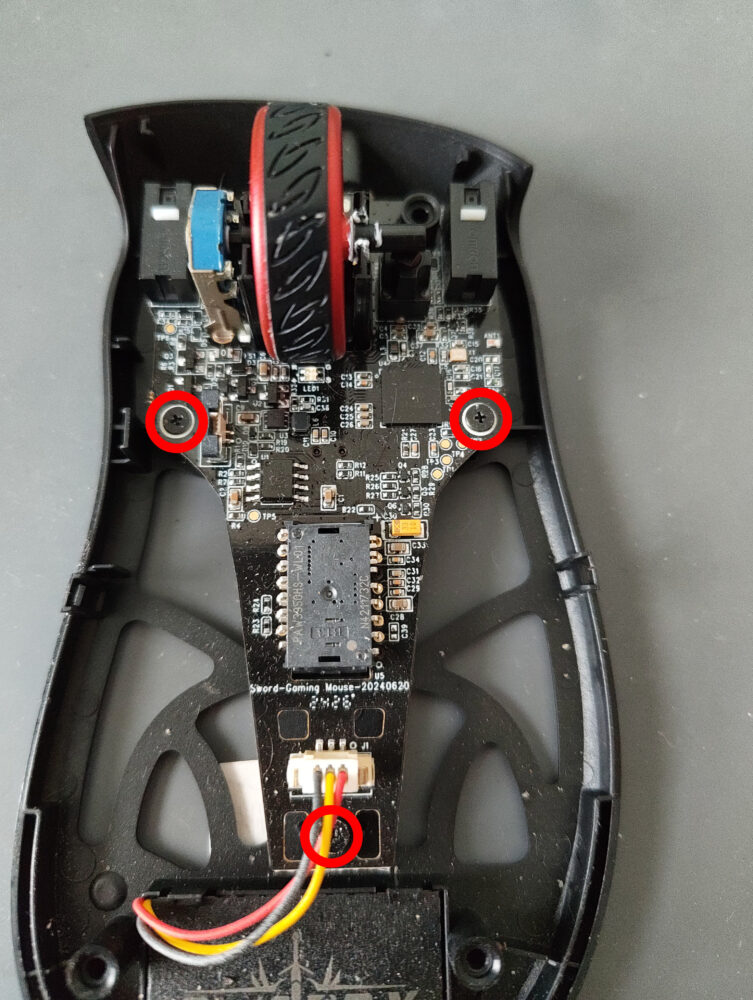

次に基板を固定している3本のネジを+00ドライバーで外して基板を取り出します。
バッテリーのコネクタも抜いておきます。

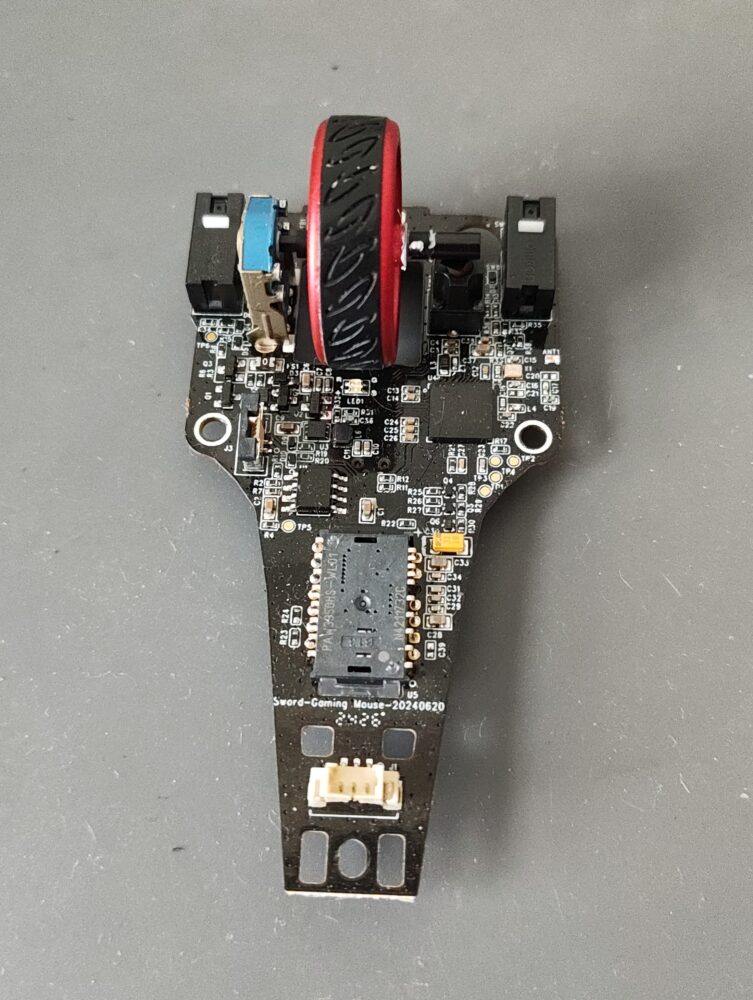

無事に基板を取り出すことができました。
修理
スイッチ
このマウスは、左右クリックスイッチがメカニカルスイッチタイプと、オプティカルスイッチタイプの2種類があります。
メカニカルスイッチタイプの場合はオムロン製の高耐久スイッチとKailh製の静音スイッチと交換できます。

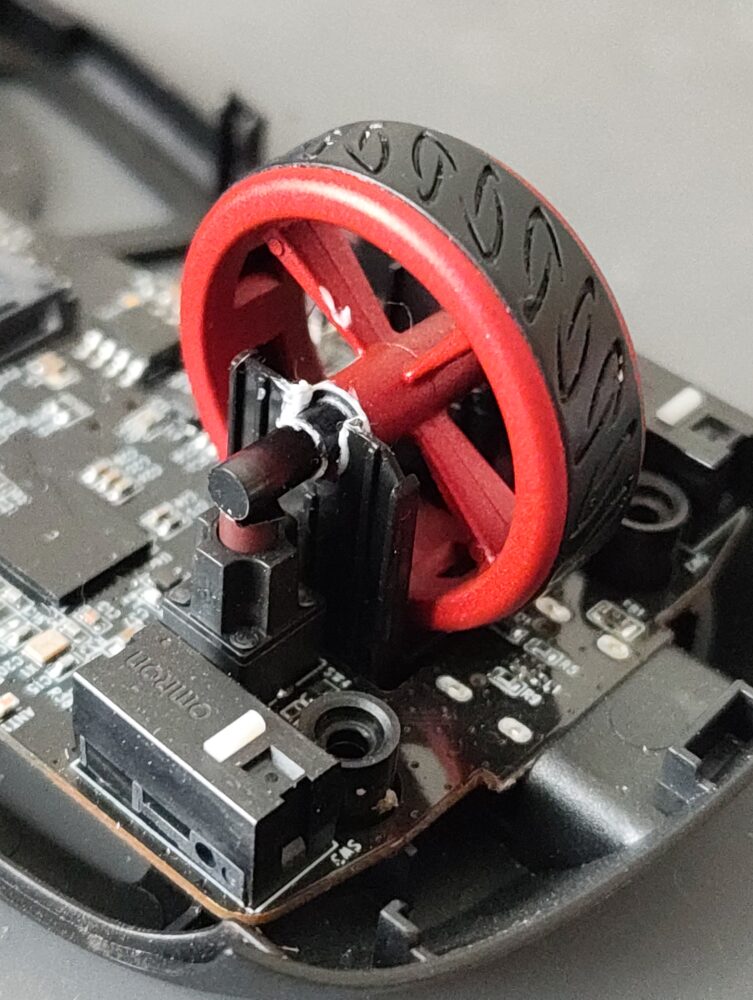

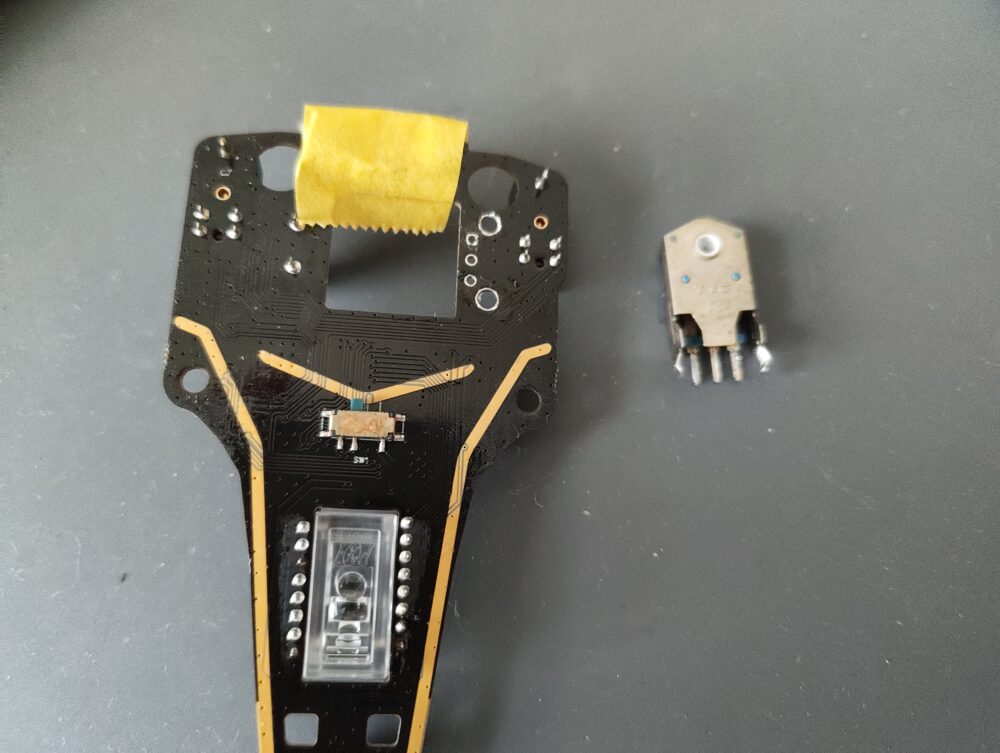

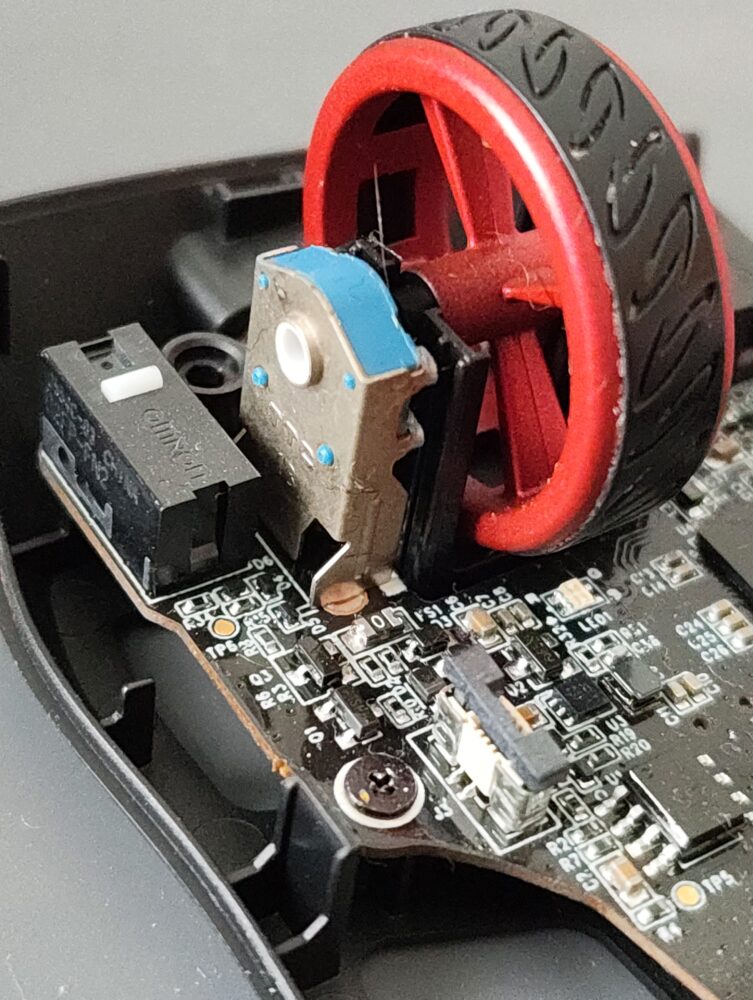

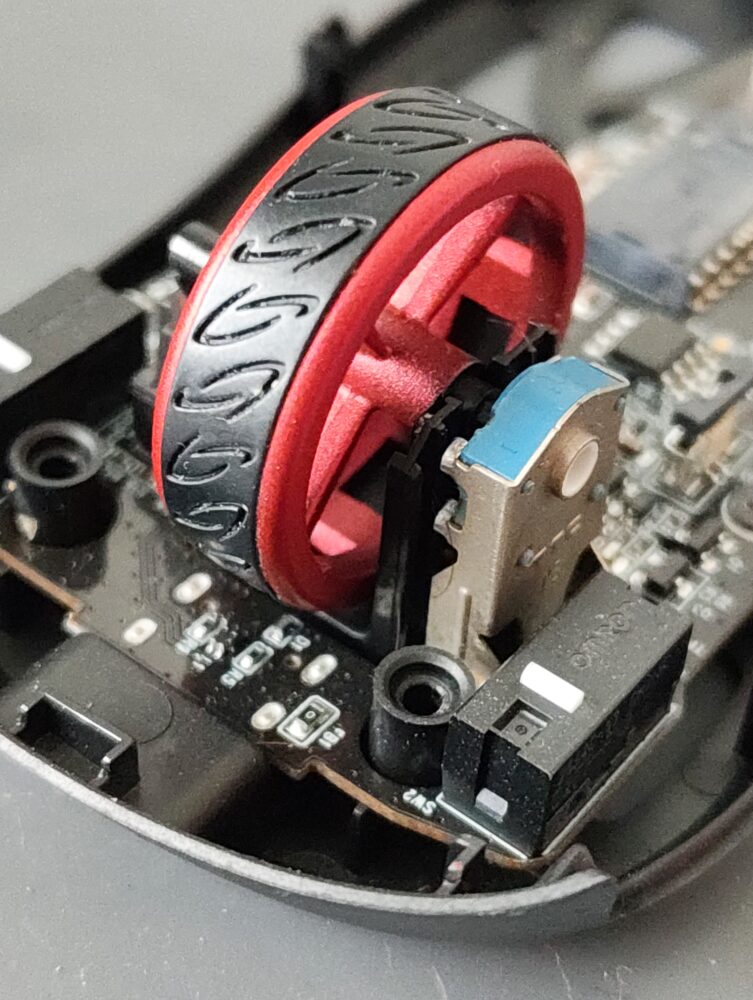

ホイールエンコーダー

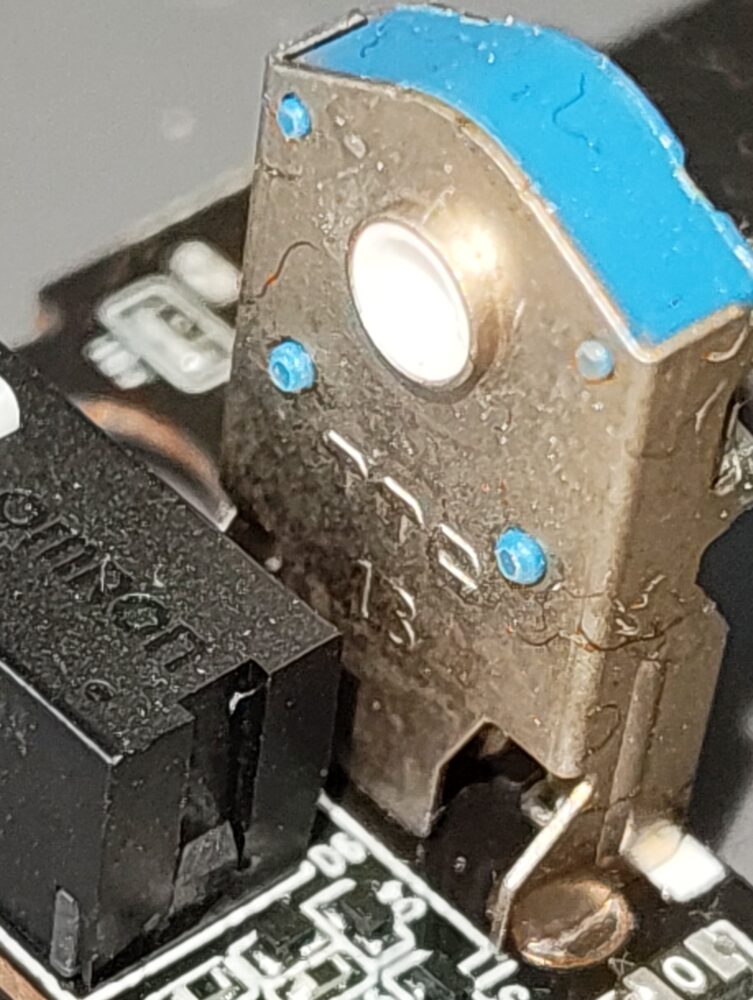

ホイールエンコーダーの高さは13mm。
ポチップ
