今回はFinalmouse UltralightX Prophecy Clixというマウスの変わった不具合を修理しています。
分解手順や必要な工具と部品の紹介もしています。
Finalmouse(ファイナルマウス) 軽量ワイヤレスゲーミングマウス ULX Prophecy Clix 通販：ふもっふのおみせ｜ふもっふのおみせ
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
ポチップ
はんだ線
はんだ線は無洗浄タイプのものを使っています。
ポチップ
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
ポチップ
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

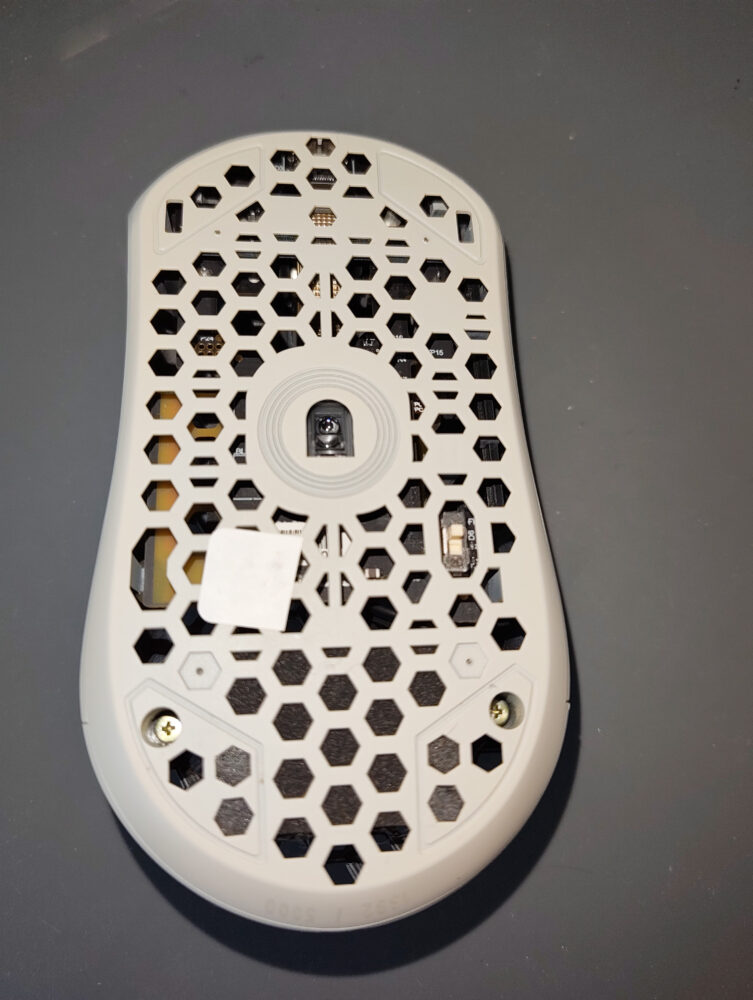

マウス裏面のソールを剥がして、下に隠れていた2個のネジを+00ドライバーで外します。
ポチップ

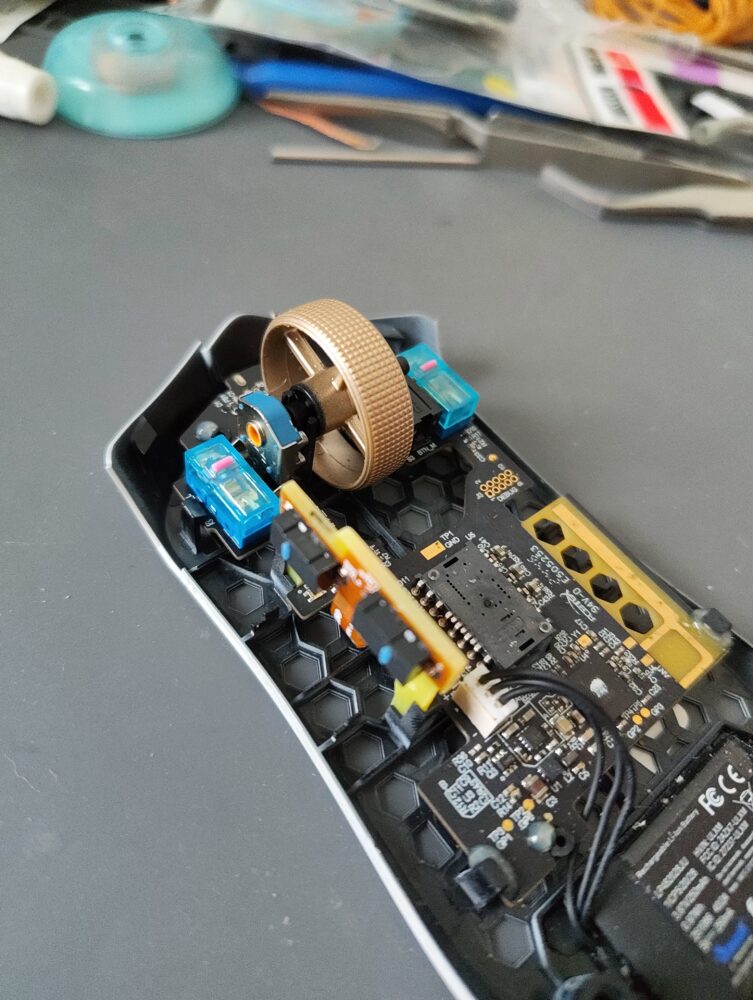

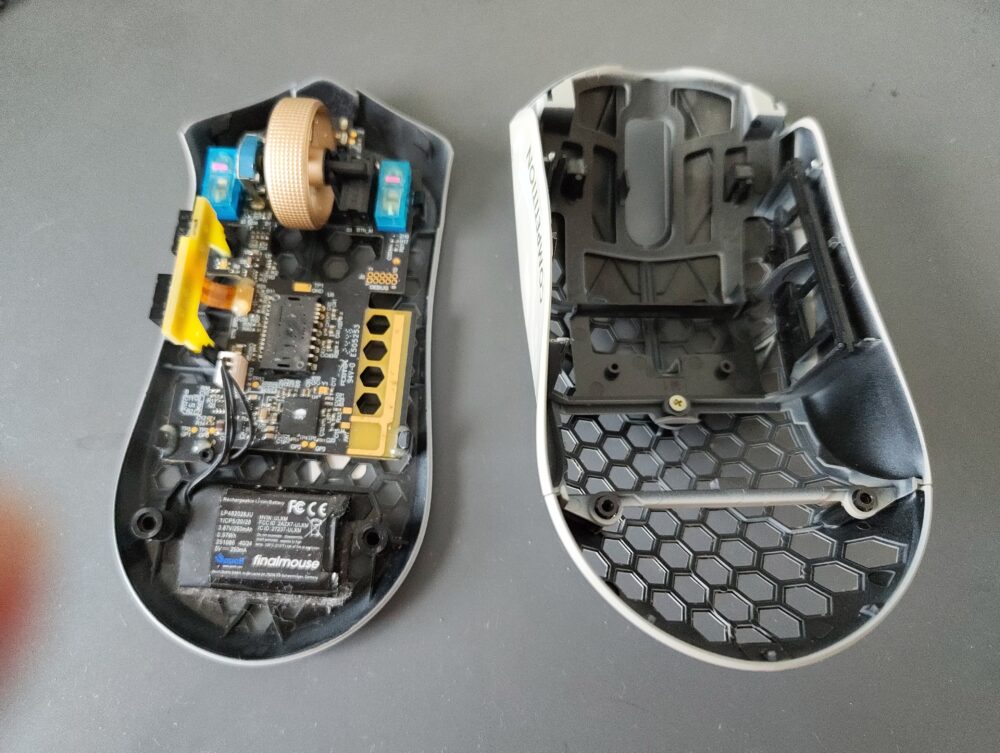

爪で固定されていることもなく、簡単に分解することができます。

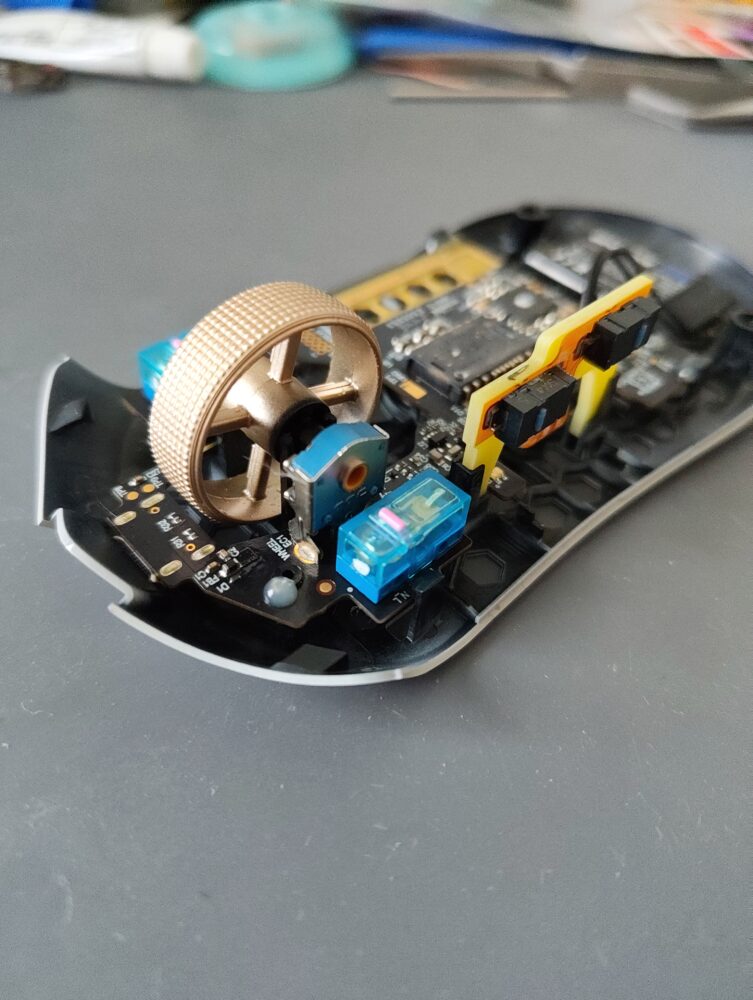

左右クリックスイッチは見慣れないマイクロスイッチが使われていますが、サイズは一般的なD2FCシリーズと同じです。

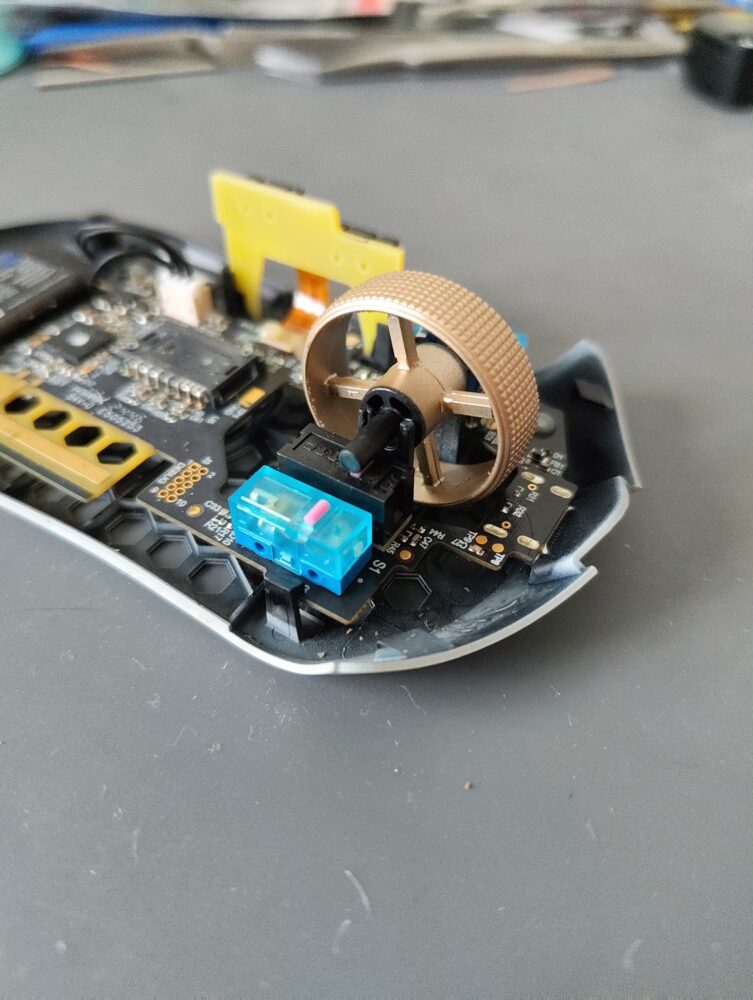

ホイール押し込みスイッチも同じサイズですが、スイッチの下にスペーサーが挟まっていて高さが少し異なります。
ホイールエンコーダーの高さは9mmです。

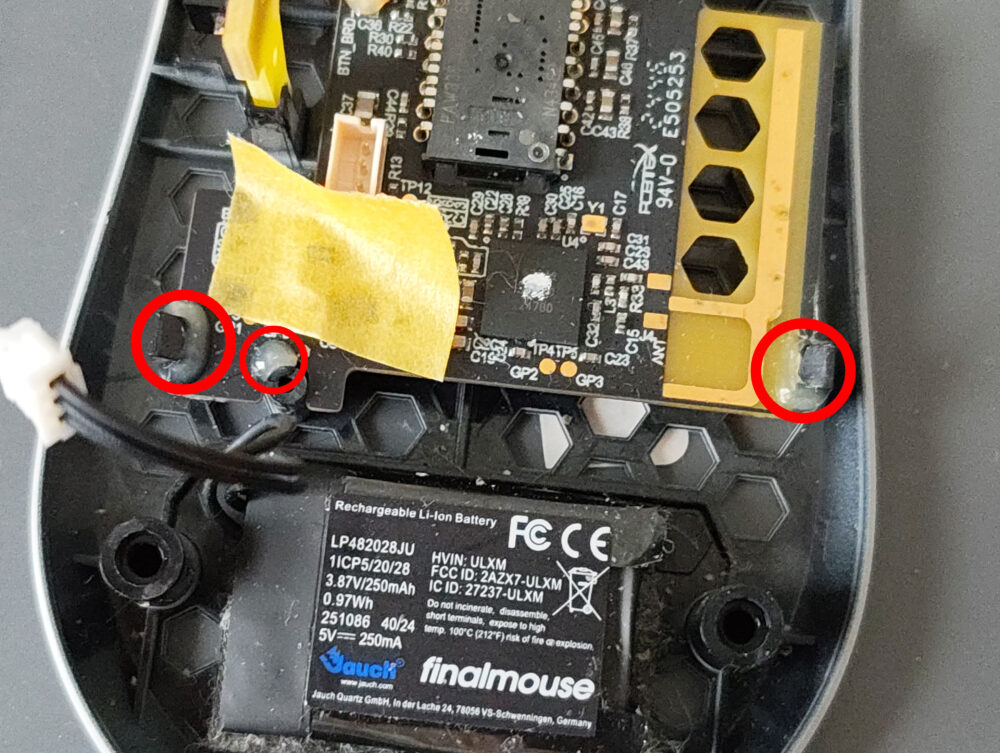

基板はネジ止めではなく、爪とホットボンドで固定されています。ホットボンドはハンダゴテで温めてからペンチで引っ張ると取れやすいです。

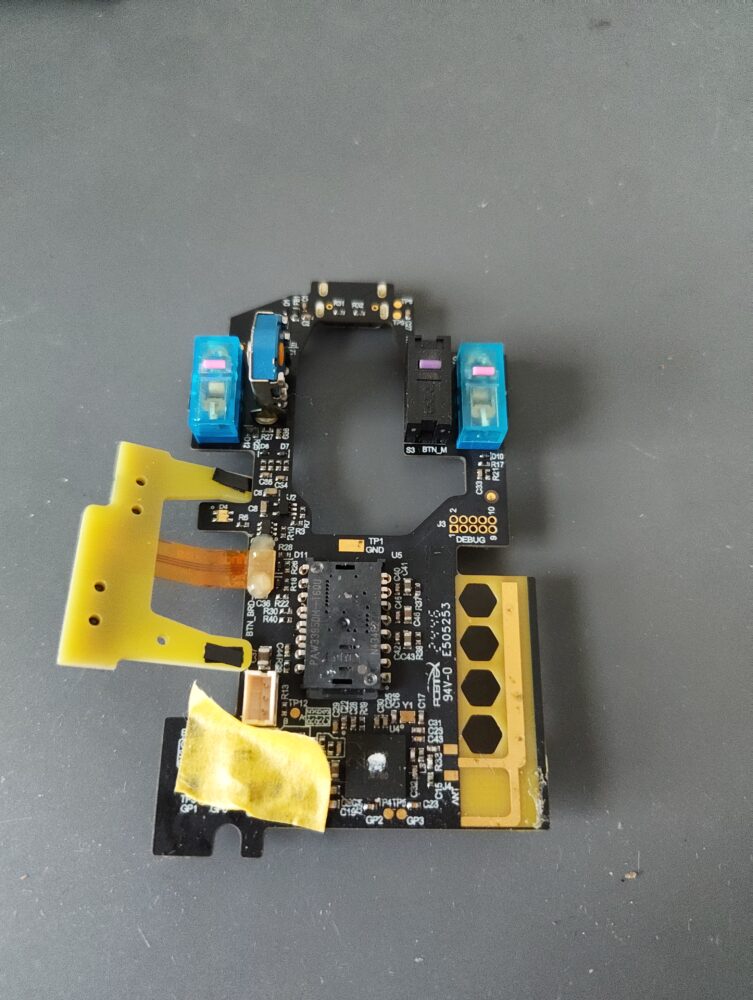

無事に基板を取り出すことができました。
修理
今回は左クリックすると電源が落ちるという変わった不具合が発生しています。正確に言うと、左クリックスイッチを押し込むと電源が落ちて、スイッチを放すと再び電源が入るという症状。

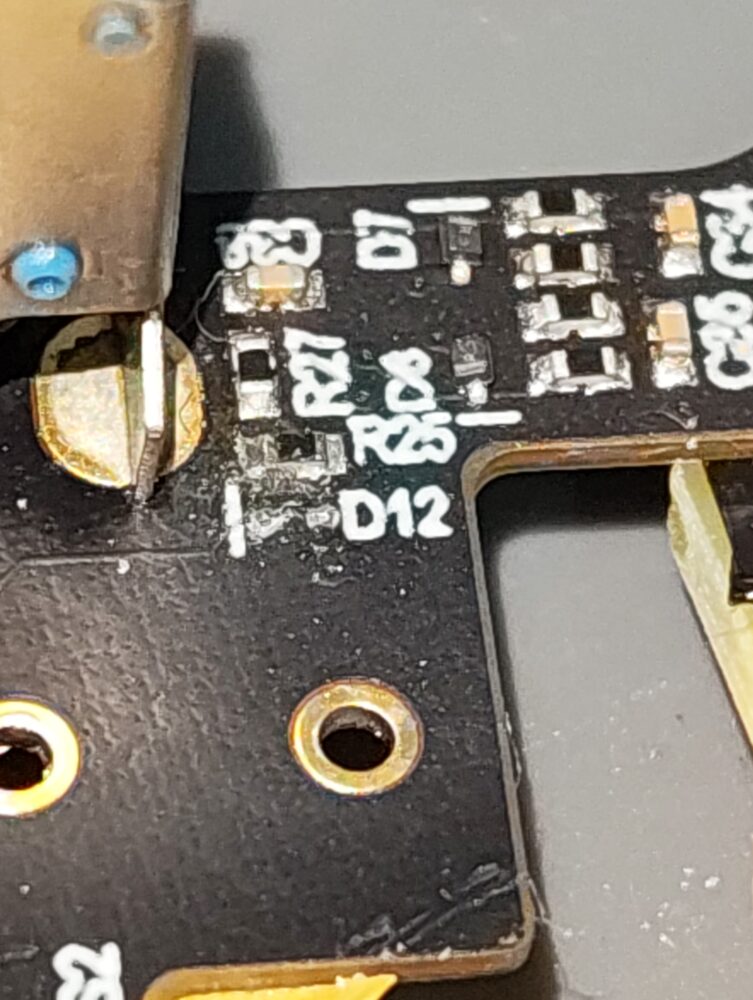

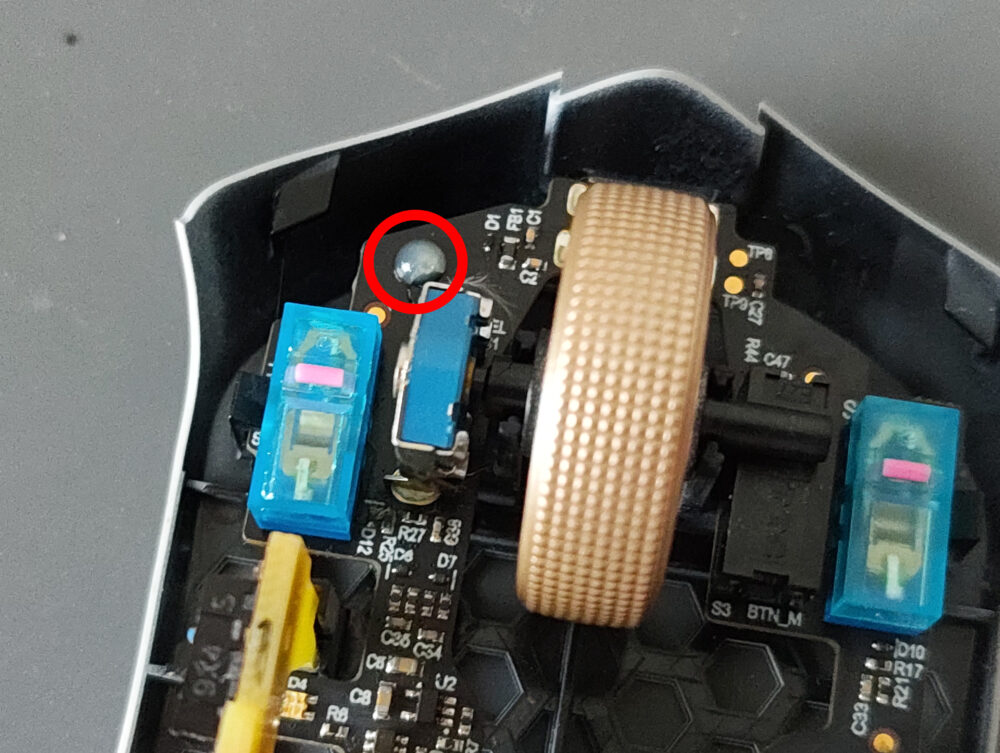

これはスイッチの交換だけでは解決しないことは明白なので、基板をじっくり点検してみました。すると左クリックスイッチの近くのチップダイオードが欠落していることに気づきました。
チップ部品の交換

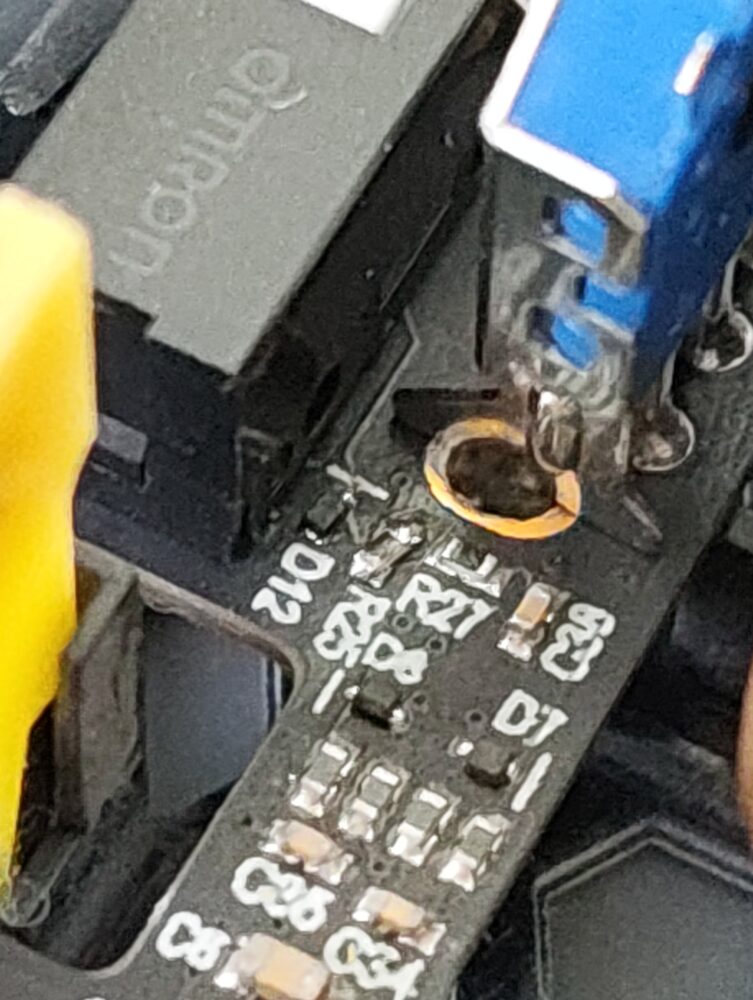

チップダイオードと隣のチップ抵抗も劣化していたので、あわせて交換しました。
大きさはどちらも1mmほどだったので、はんだ付け作業はかなり苦戦しました。
これにより左クリック時に電源が落ちる不具合が解消されました！
スイッチの種類
左右クリックスイッチとホイール押し込みスイッチの両方で使えます。
ホイールエンコーダーの種類
ポチップ
ココナラとヤフオクで修理サービスを出品中！
このような修理や静音化がうまくできるか不安な方は、当方の代行サービスを利用してみてください。
ブログで紹介したマウスやキーボード以外でも受け付けております。
過去に約2000台のマウス修理と約400台の片手キーボード修理の経験があり、様々なマウスや片手キーボードのスイッチ交換や静音化、ホイールセンサー修理などを行っています。
修理後の動作保証も付いています。詳しくは、以下のサイトをご覧ください。
