有線版とワイヤレス版がありますが、どちらも基本的な分解方法は同じです。
ドライバー
+00ドライバーとY型ドライバーを使います。
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
はんだ線
はんだ線は無洗浄タイプのものを使っています。
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

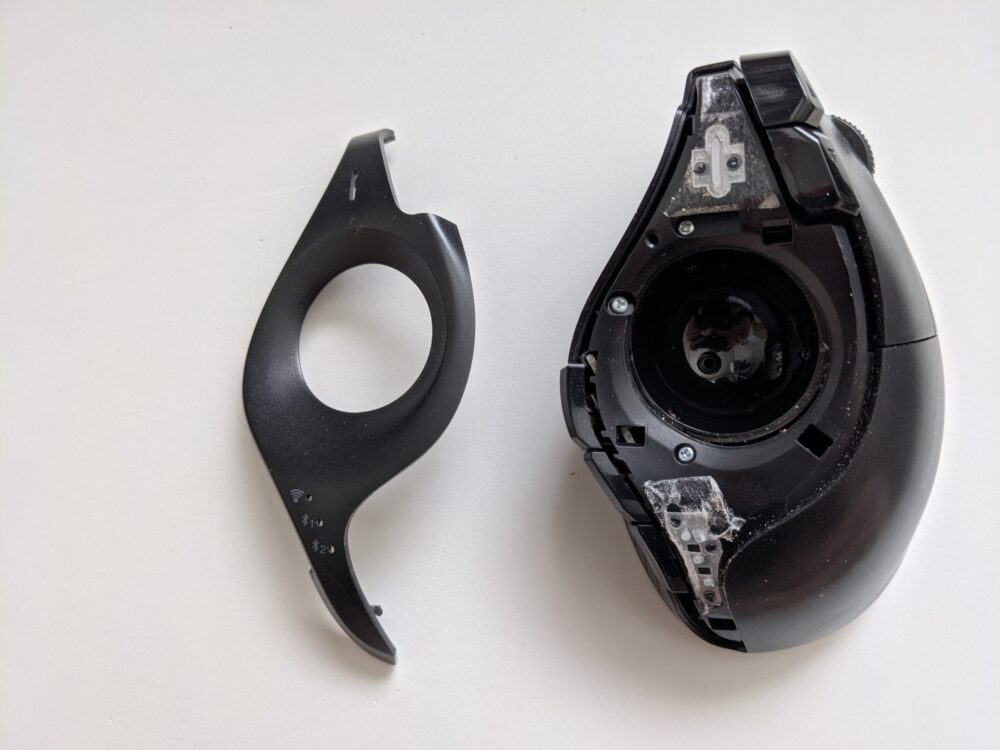

下の写真の部分のように外装パーツの爪を少しずつ外していきます。
この時にクレジットカード型のプラスチックカードがあると外しやすいです。

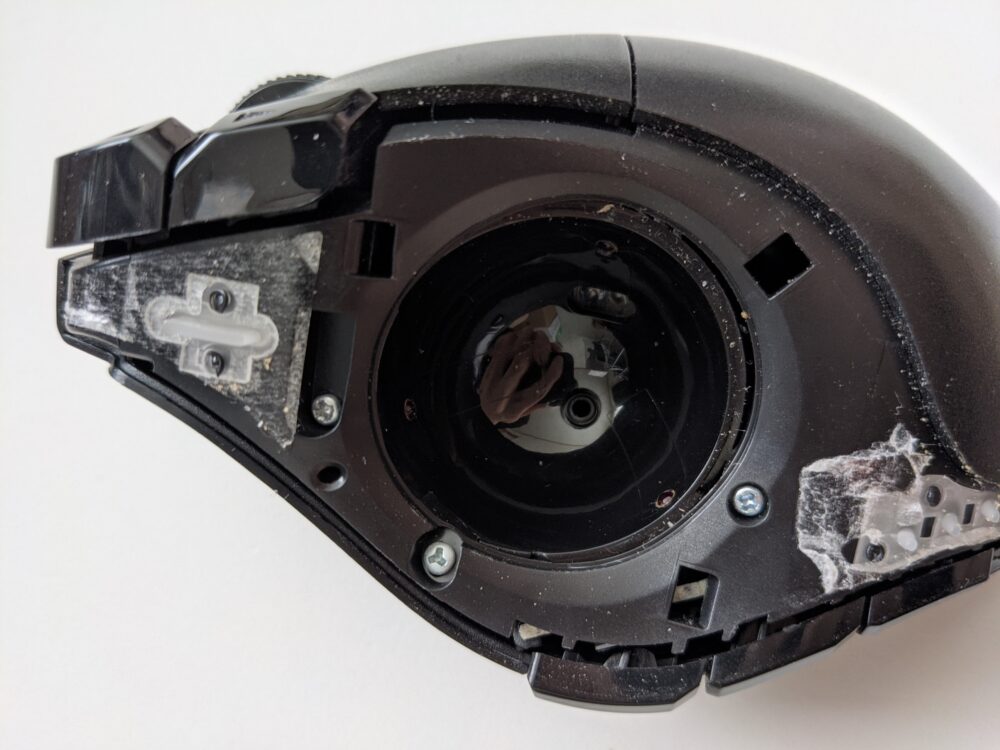

写真に写っている3個のネジを外します。ネジの種類は左から+、Y、+です。

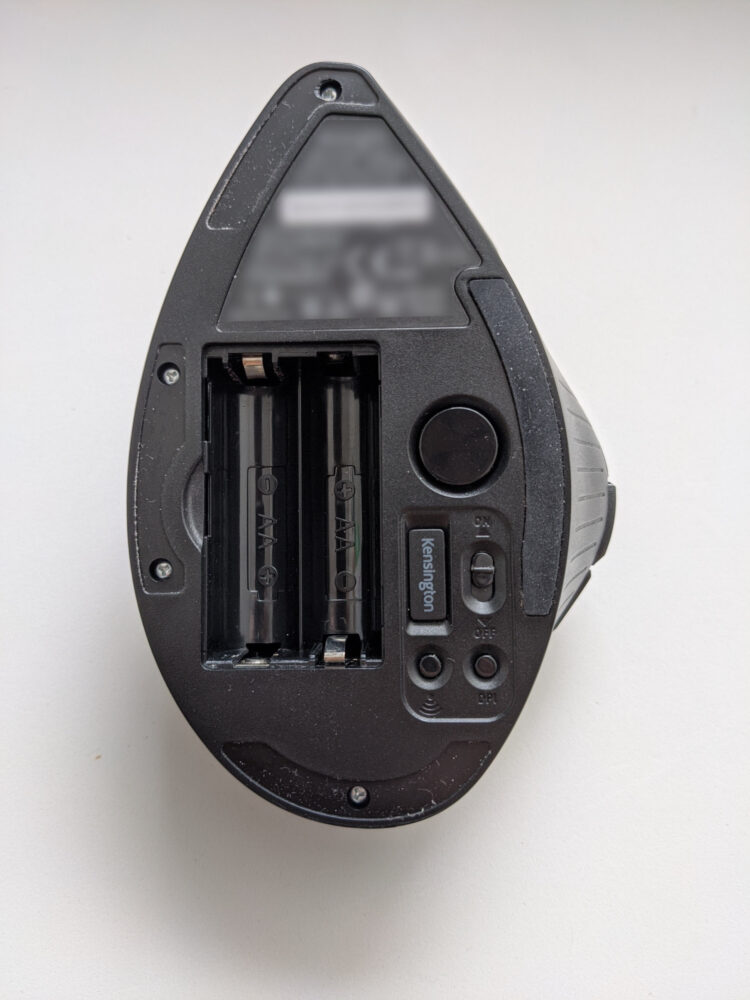

次にマウス裏面のソールを剥がして下に隠れていたネジをY型ドライバーで外します。

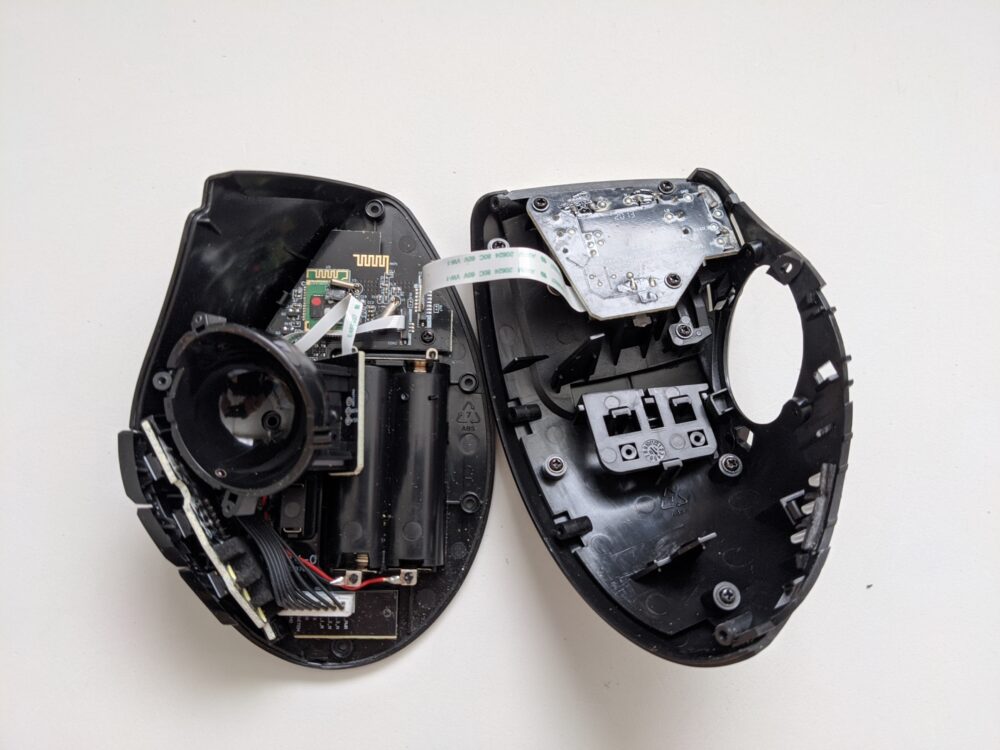

マウスを開くと太いフレキシブルケーブルが接続されているので抜きます。
続いて左右スイッチが実装された基板を取り出していきます。

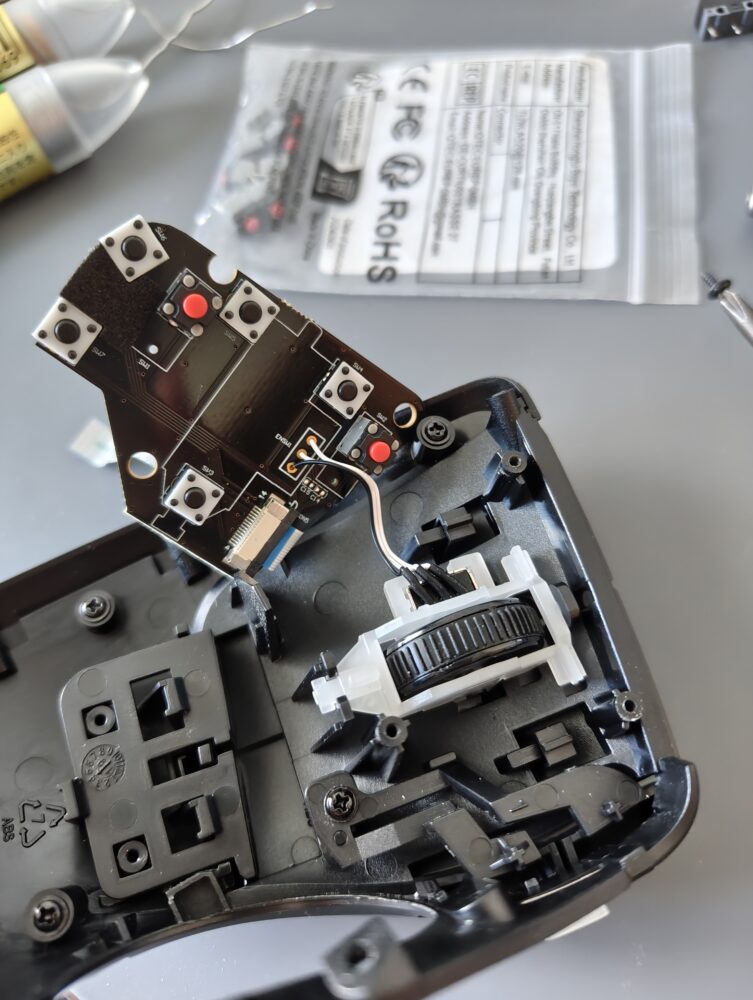

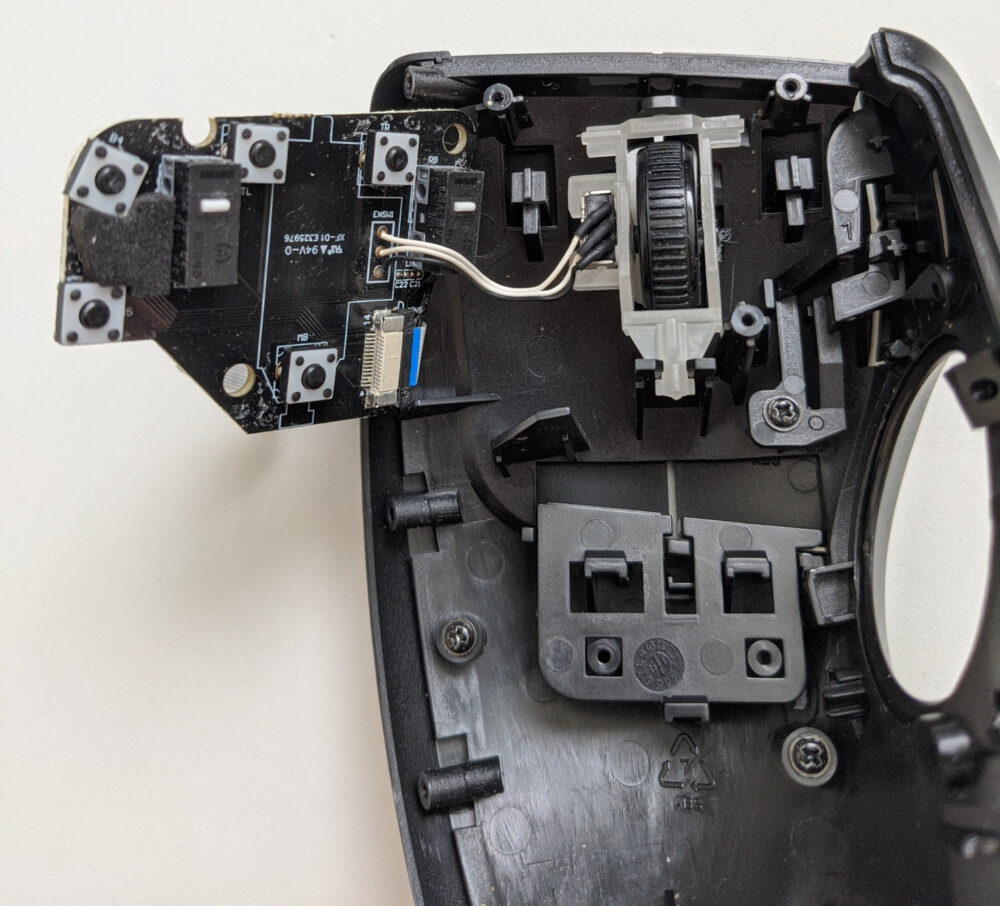

写真の赤丸のネジを+ドライバーで外します。これで基板が外れますがホイールエンコーダーとリード線で繋がっているので、強く引っ張らないように注意します。
ホイールパーツは軸を上に持ち上げれば取り出すことができます。

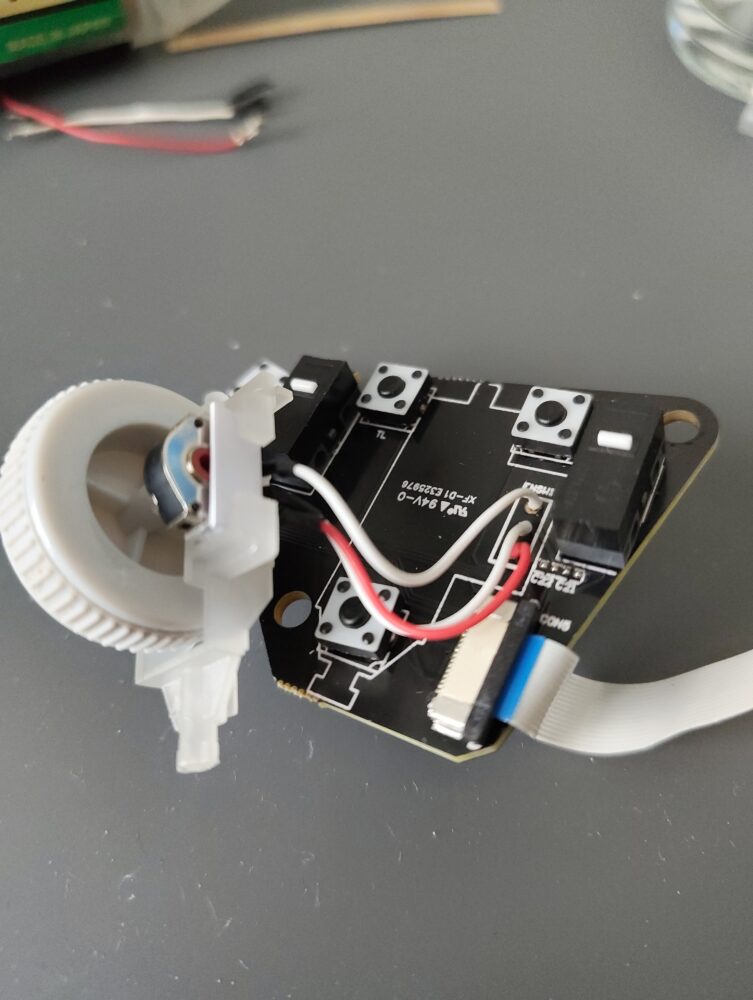

無事に基板を取り出すことができました。
スイッチ交換

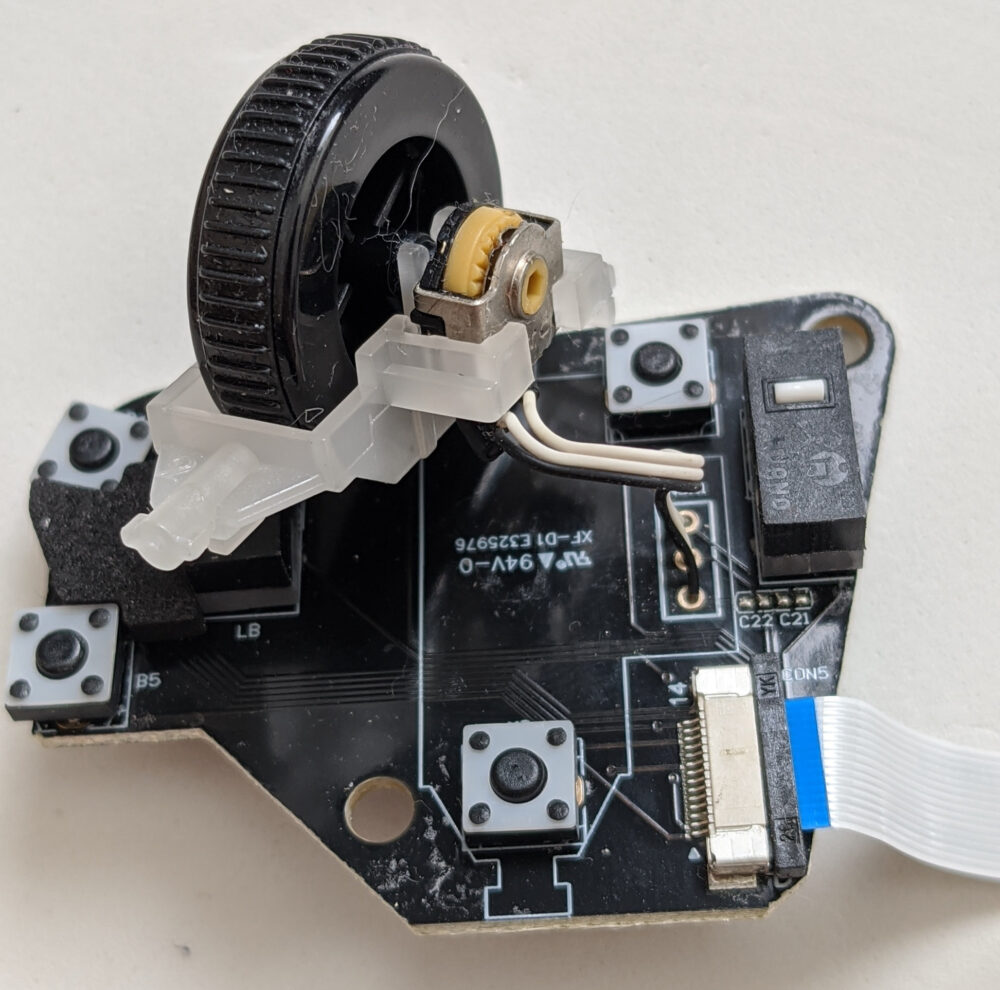

左右クリックスイッチを静音スイッチへ交換しました。
ホイールエンコーダー交換

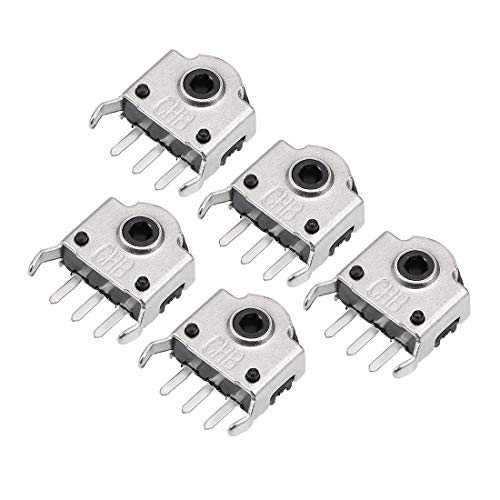

ホイールエンコーダーは高さ5mmのものが使われています。ホイールエンコーダーと基板を繋ぐリード線は細め(直径0.6mm程度)のものを使用しましょう。太すぎるとマウスに組み込んだときに、ホイールパーツの遊びがなくなり左右チルトスイッチが押せなくなります。
まとめ
個人的に、このマウスの分解で最も困難なのは最初の外装パーツを外す工程だと思う。何箇所も爪で固定されているし、更に両面テープでも接着されてる。
スイッチやホイールエンコーダーの交換自体は比較的簡単だ。
