今回はSprime PM1 Hyper Lightweight Wireless Ergo Gaming Mouseの左右クリックスイッチを交換します。分解の方法も紹介しています。
Sprime（スプライム） PM1 ワイヤレス エルゴマウス 8Kレシーバー別売り ブラック 通販：ふもっふのおみせ
ドライバー
+00
交換部品
ホイールエンコーダー
高さ 12mm
スイッチ
左右クリックスイッチ
購入リンク： 共立エレショップ
極超小形基本スイッチ 光学式極超小形マイクロスイッチ 0.59N / D2FP-FN2
ホイールクリックスイッチ
高さ10mm
サイドスイッチ
高さ5mm
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
はんだ線
はんだ線は無洗浄タイプのものを使っています。
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

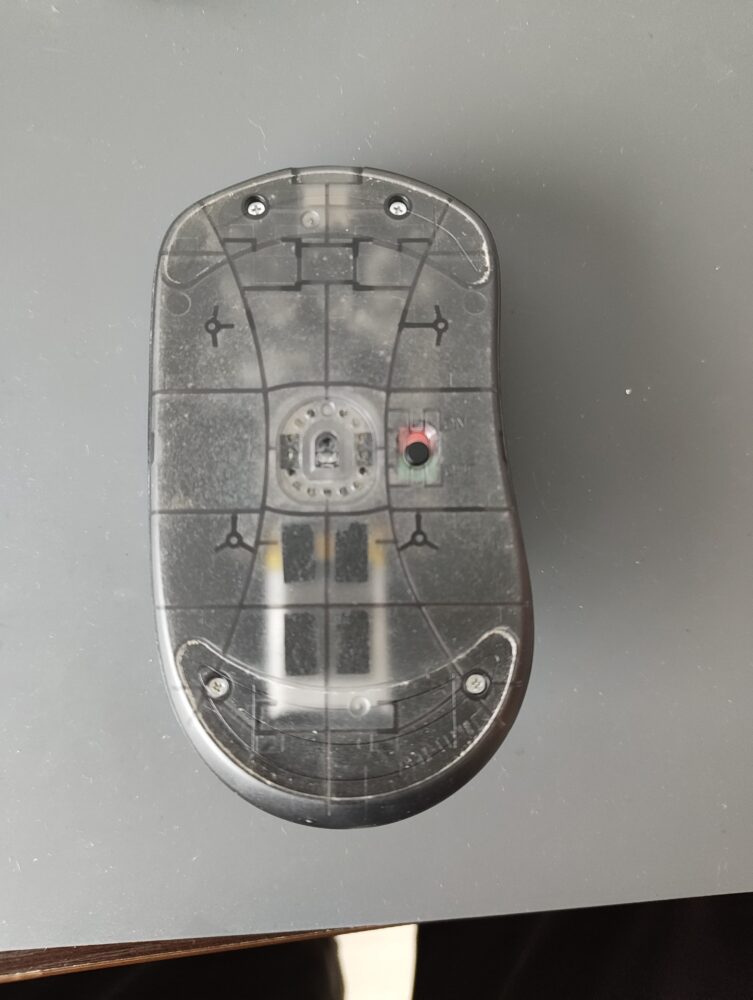

マウス裏面のソールを剥がして、下に隠れていたネジを+00ドライバーで外します。

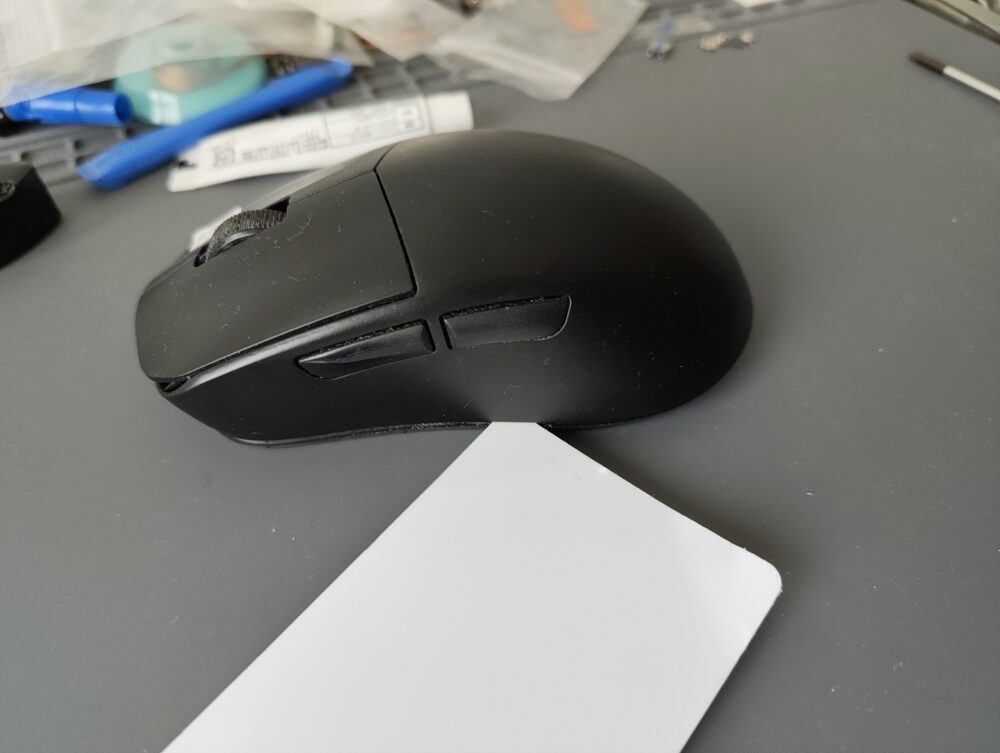

このマウスはネジだけでなく爪でも固定されているので、隙間からプラスチックカードを差し込んで少しずつ爪を外していきます。

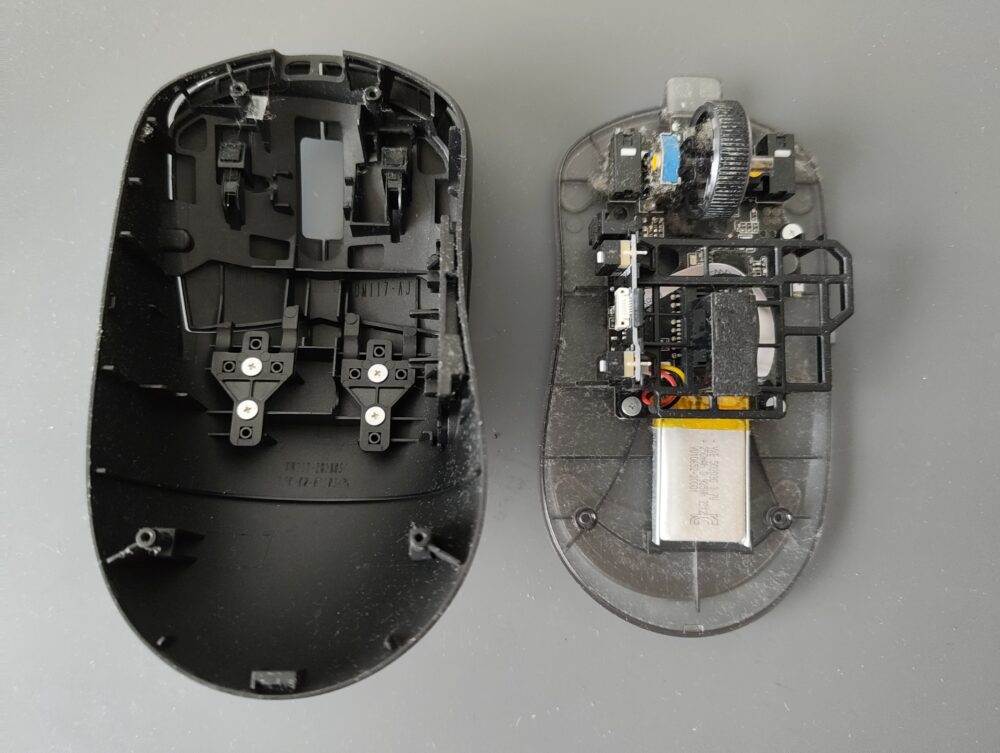

無事に分解できました。
続いて基板を取り出していきます。

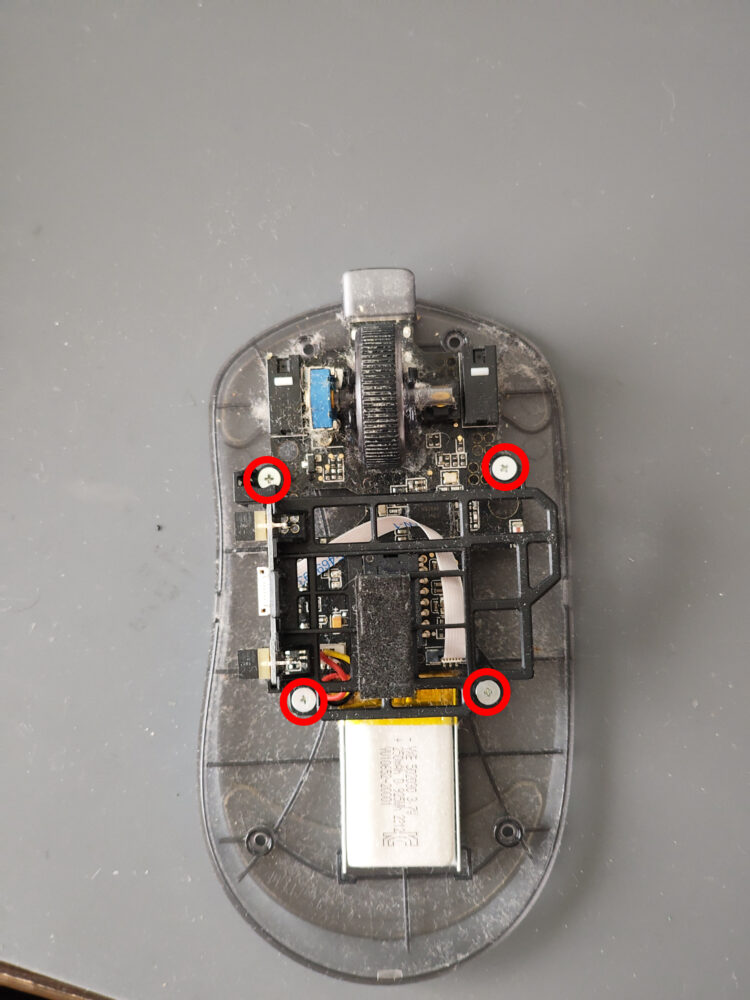

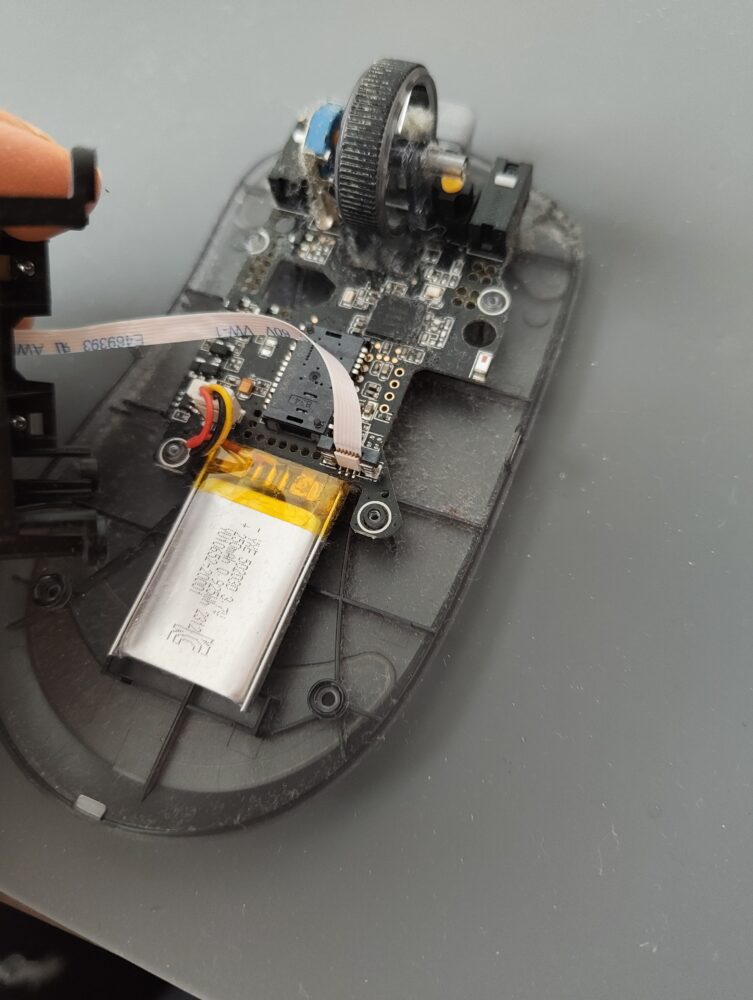

まずは赤丸のネジを+00ドライバーで外してフラットケーブルのコネクタを抜いて、サイドスイッチ基板が載ったパーツを外します。

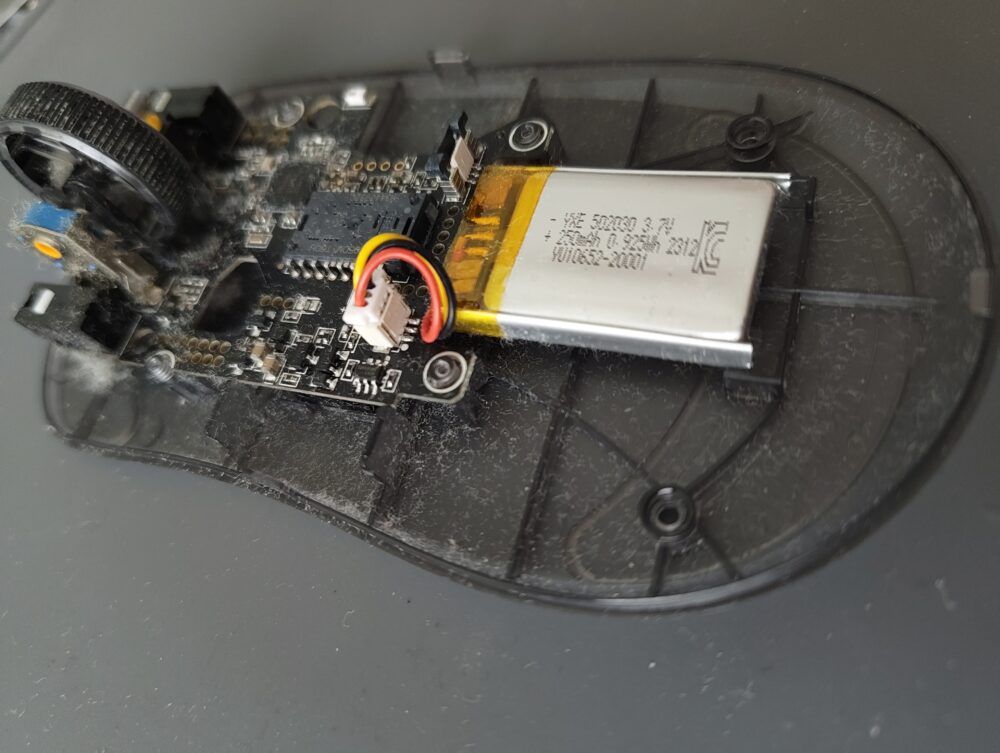

バッテリーのコネクタも抜いておきましょう。

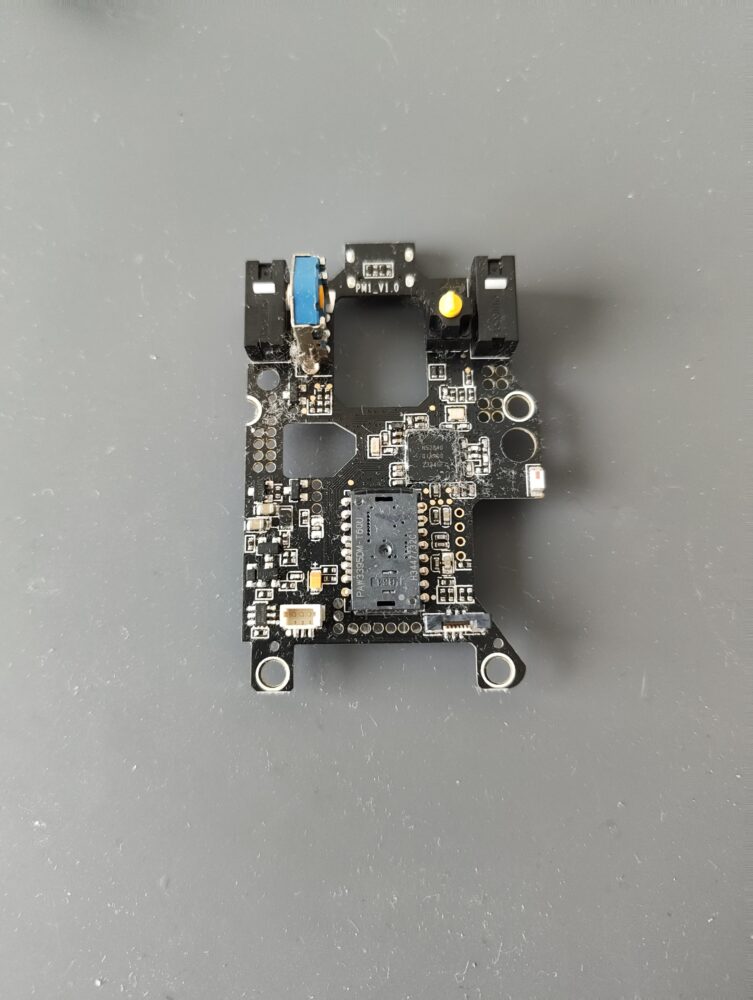

基板自体はネジ止めされていないので、そのまま持ち上げるだけで取り出すことができます。
スイッチ交換

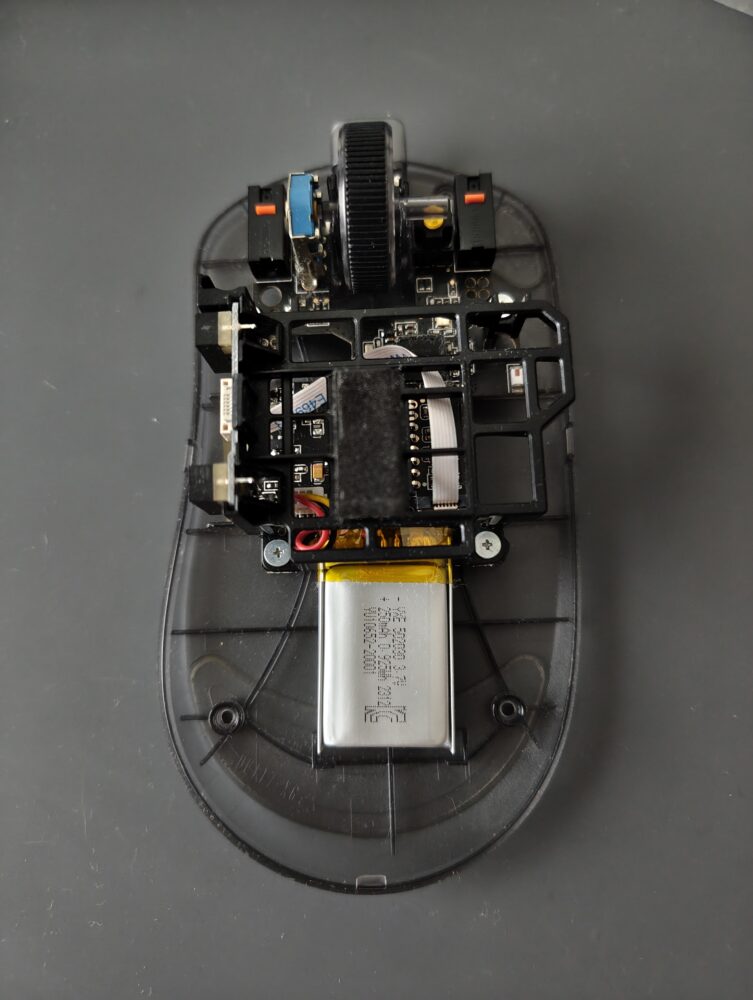

今回は左右クリックスイッチのみを交換しました。
このマウスの左右クリックスイッチはオムロン独自の光学スイッチが使われています。
