今回はLogicool G300sの左右クリックスイッチを静音スイッチへ交換しました。
分解手順や必要な道具、スイッチの入手先も紹介しています。
ドライバー
+00ドライバー
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
はんだ線
はんだ線は無洗浄タイプのものを使っています。
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

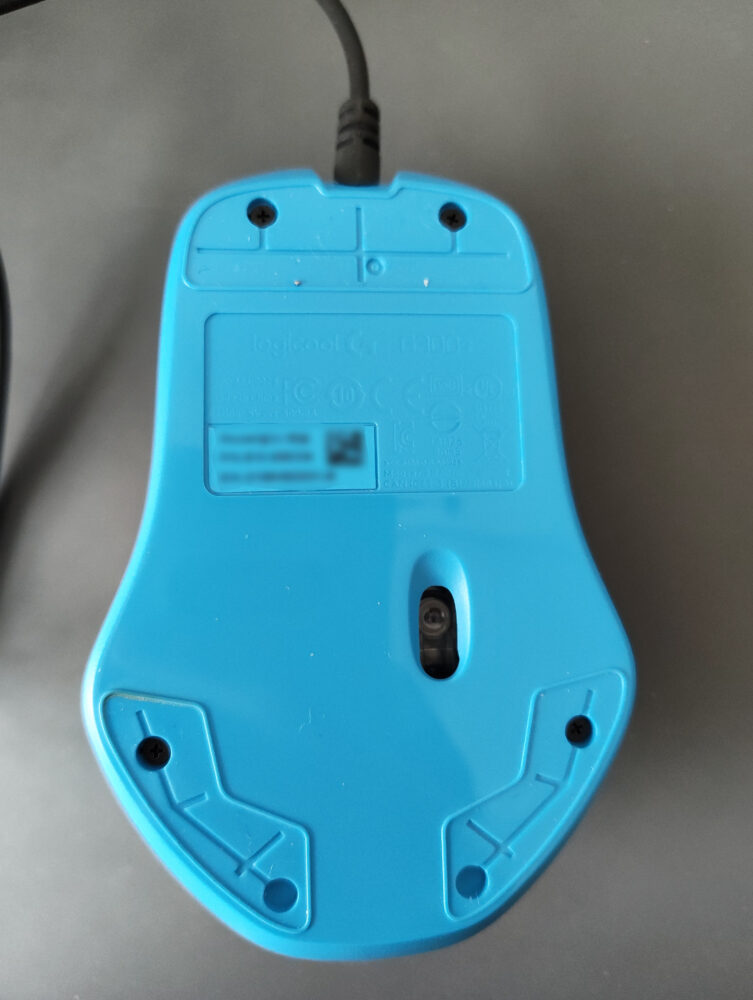

マウス裏面のソールを剥がして、下に隠れているネジを+00ドライバーで外します。

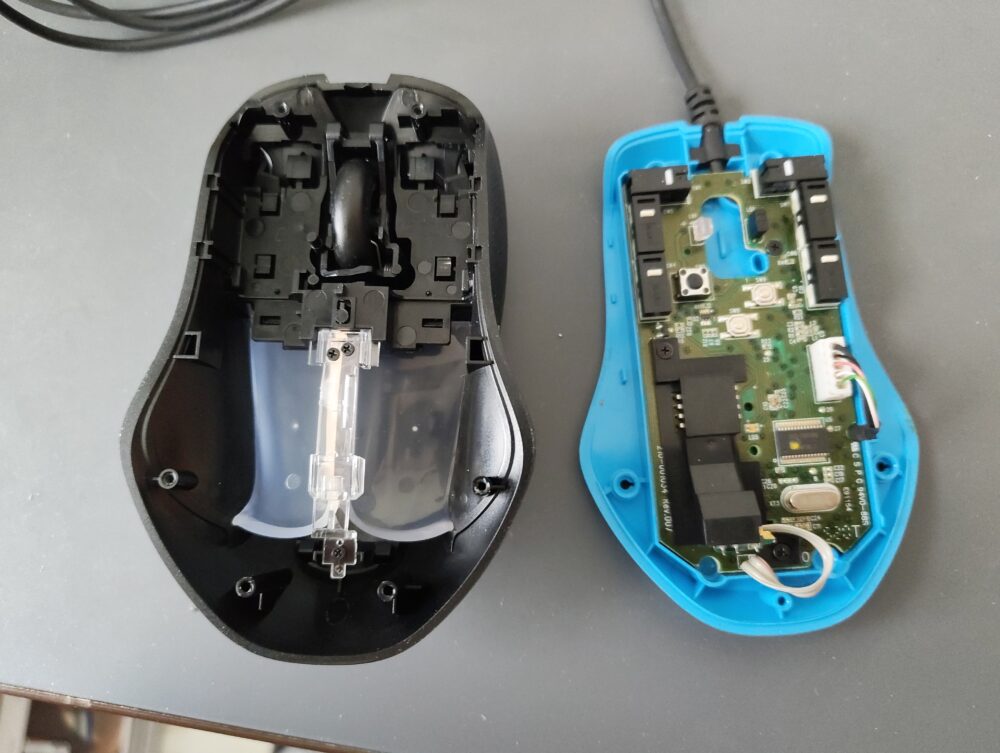

すると簡単に分解することができます。

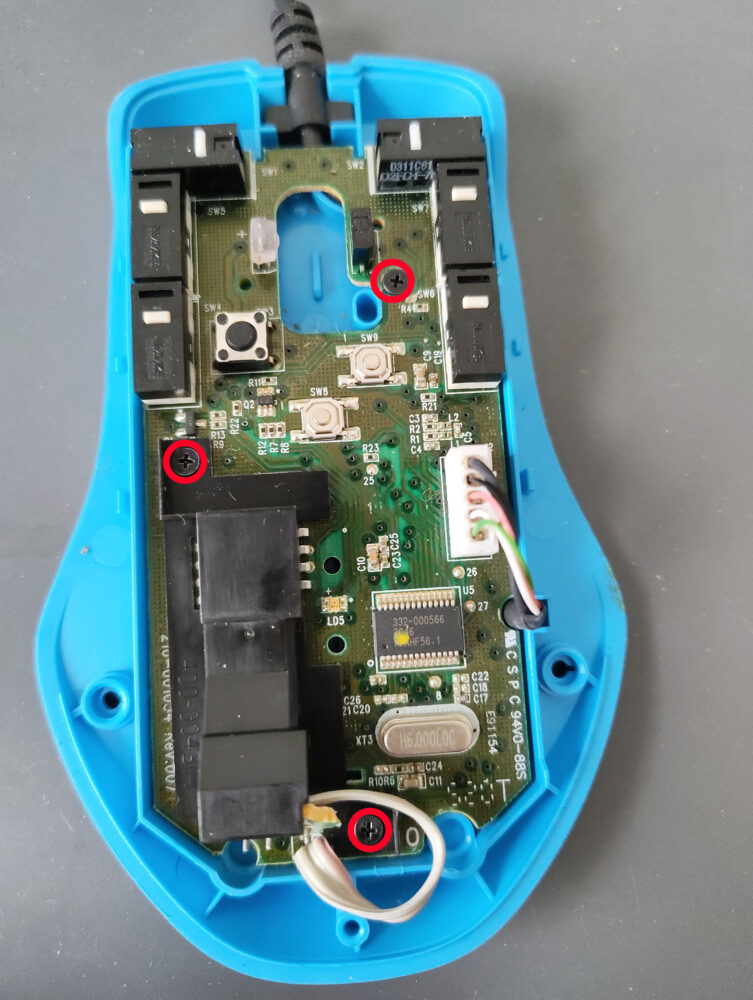

続いて基板を固定しているネジを+00ドライバーで外します。USBケーブルのコネクタも抜きます。

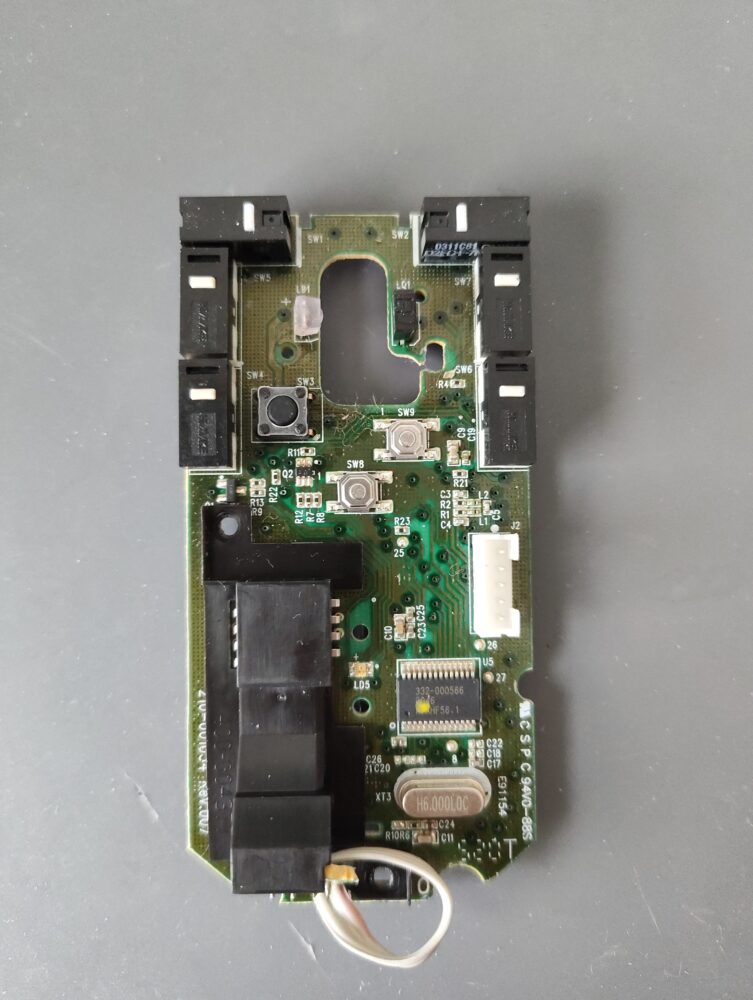

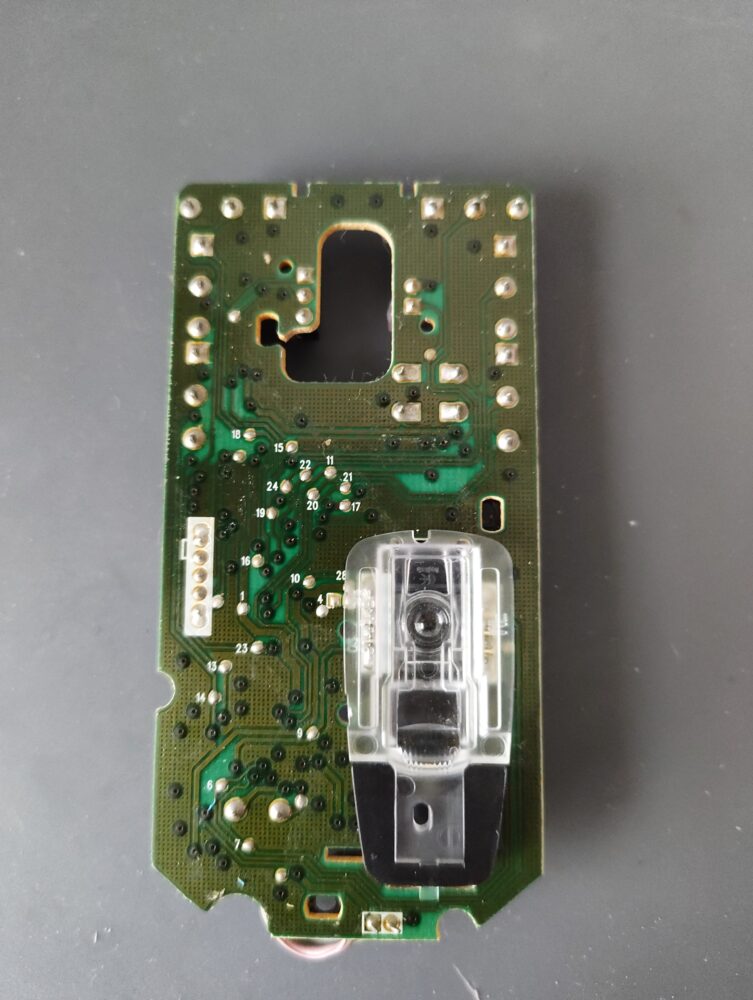

これで基板を取り出すことができました。
修理

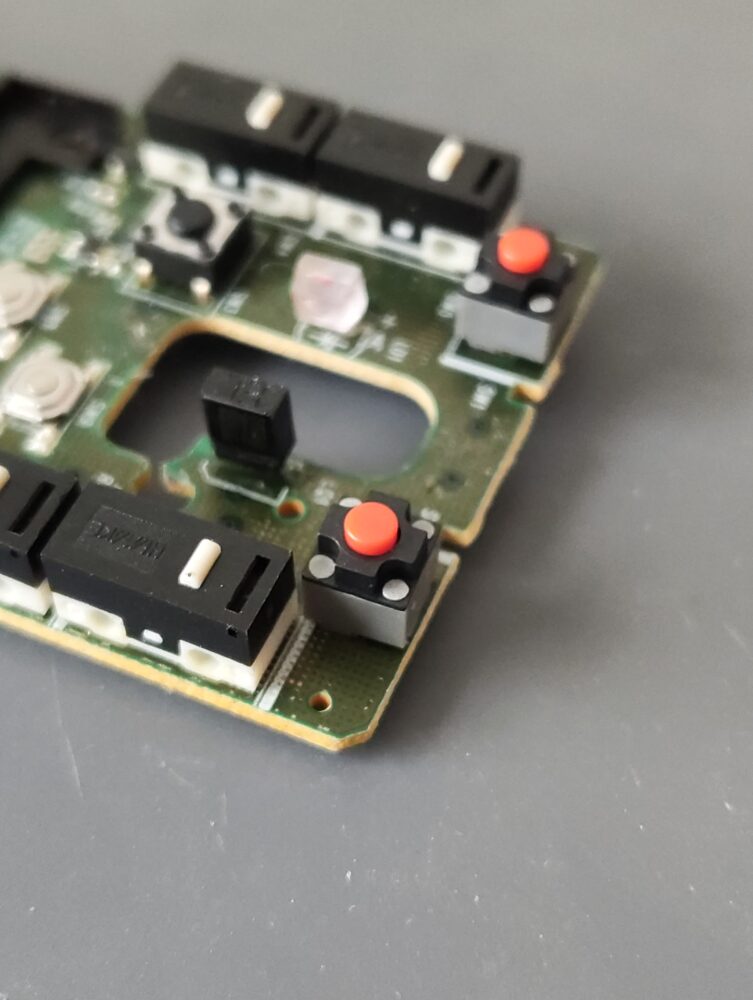

今回は左右クリックスイッチのみを静音スイッチへ交換しました。他のスイッチも静音スイッチへ交換することができます。

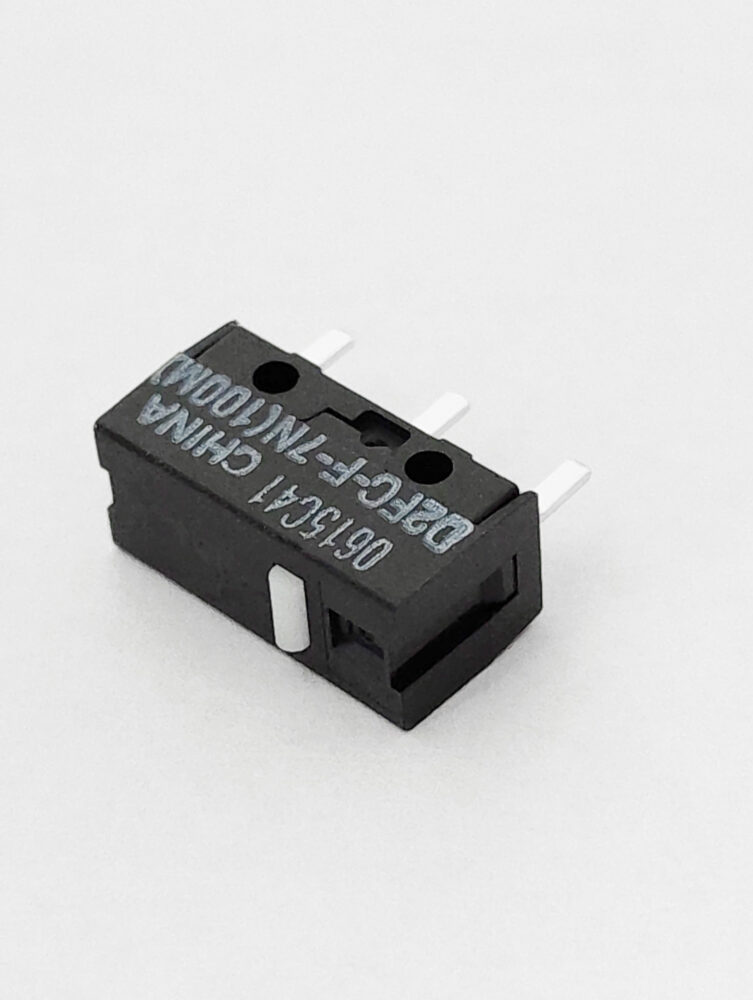

オムロン製の高耐久スイッチも使用できます。
各スイッチのサイズ
| スイッチ箇所 | 外形サイズ (W×D×H) | 交換先の例 |
|---|---|---|
| 左右クリックスイッチ・G4～G7スイッチ | 12.8 × 5.8 × 7.3 mm | D2FC-F-7N(100M) Kailh製静音スイッチ |
| G8・G9スイッチ | 5.2 × 5.2 × 1.5 mm | SKQGAFE010 |
| ホイールクリックスイッチ | 6.0 × 6.0 × 4.3 mm | SKHHAJA010 |
まとめ
分解も簡単で使われているスイッチの種類も一般的なものなので修理しやすい。
