今回はHyperX Pulsefire Haste 2 Wireless Gaming Mouseの左右クリックスイッチを静音スイッチへ交換し、ホイールエンコーダーの交換もしていきます。
分解手順や必要な道具、スイッチの入手先も紹介しています。
ドライバー
いじり止めネジに対応しているT6Hドライバーが必須です。
ドライバーを個別に買うよりもドライバーセットの方が安いことが多いです。
スイッチ
当方で出品しています。
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
はんだ線
はんだ線は無洗浄タイプのものを使っています。
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解
マウス裏面のソールを剥がして下に隠れていたネジを外します。

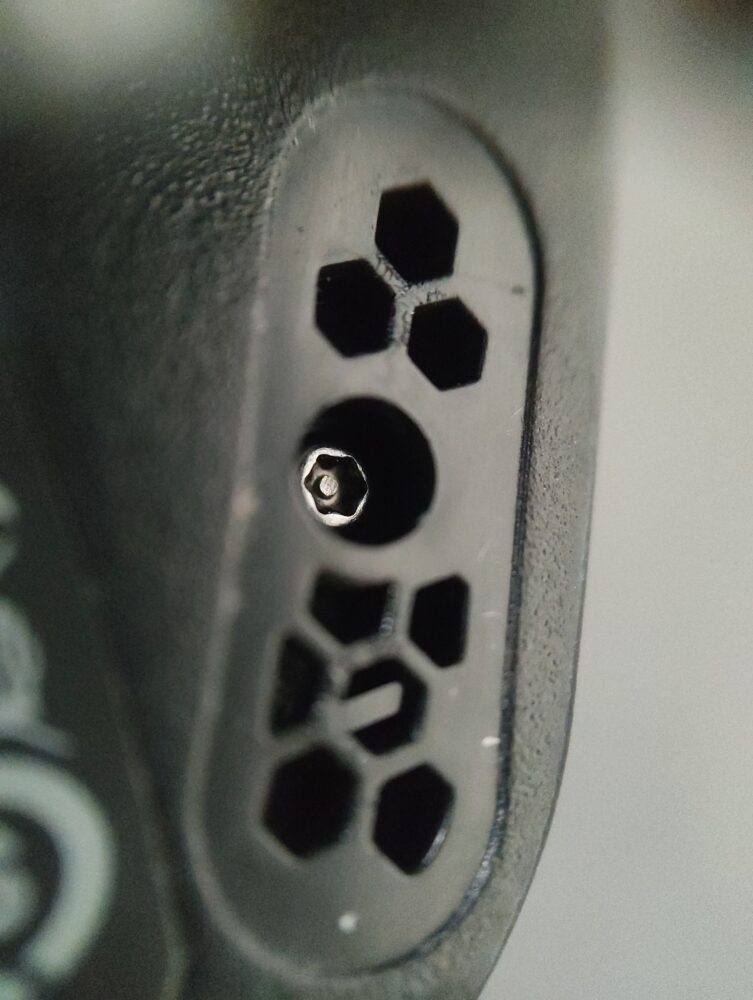

使われているネジは六角形で中心に突起がある、いわゆる「いじり止め」のネジのため、特殊なドライバーが必要です。

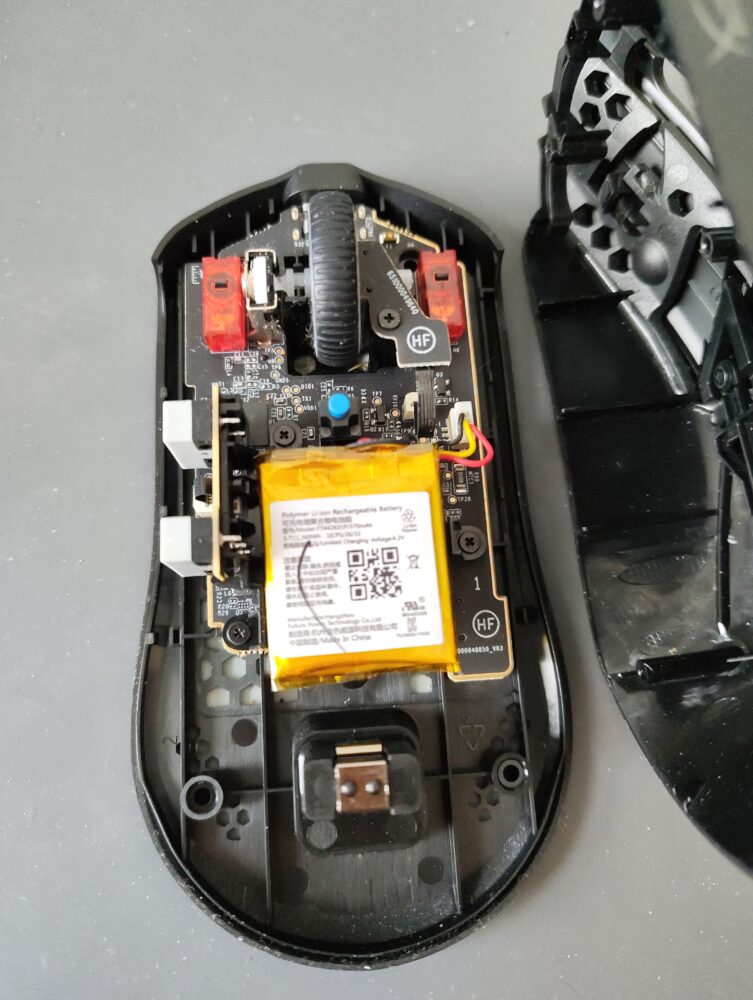

全てのネジを外すと外装を開くことができます。

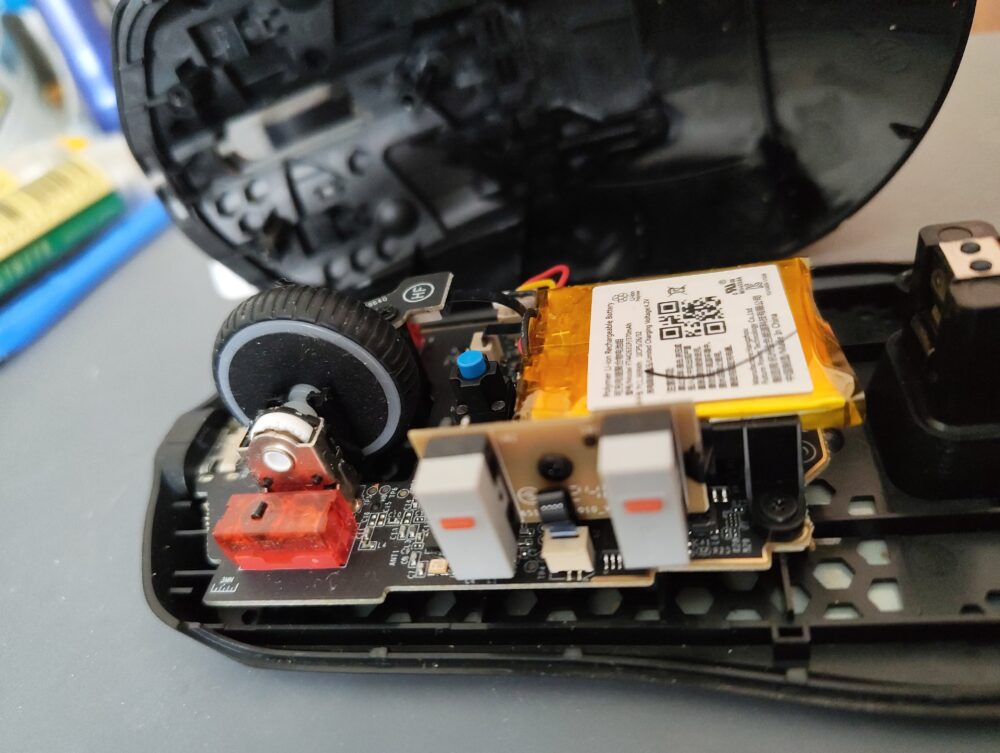

続いて基板を取り出していきます。
赤丸部分のネジを+00ドライバーで外します。

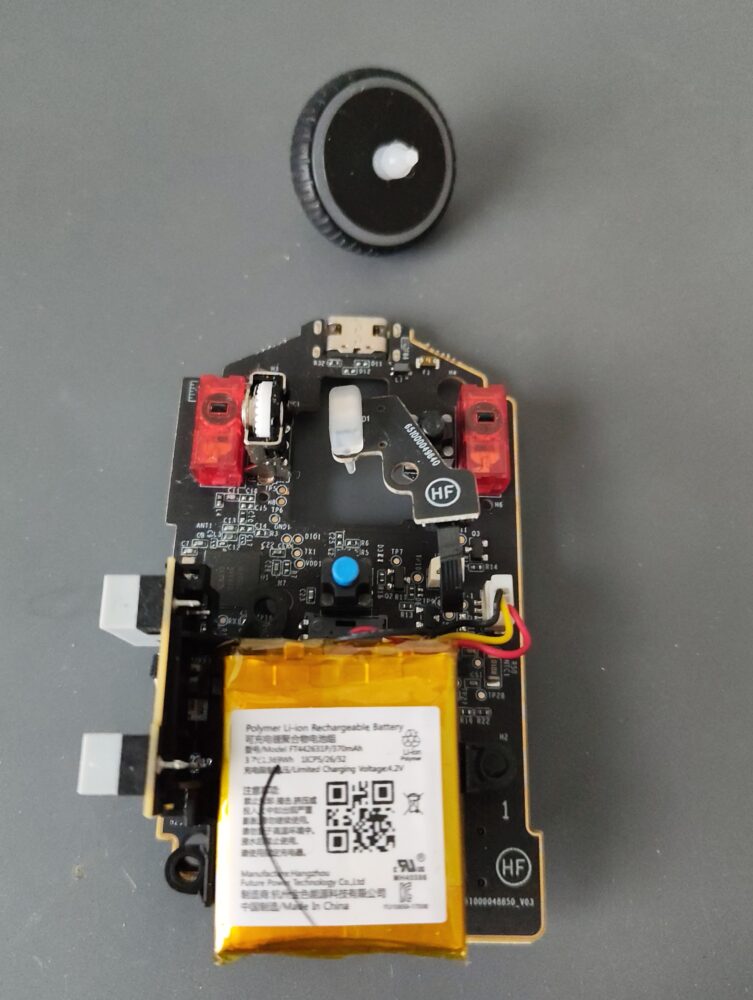

無事に基板を取り出すことができました。取り出す際はホイールの軸を折らないように注意します。
スイッチ交換とホイールエンコーダー交換

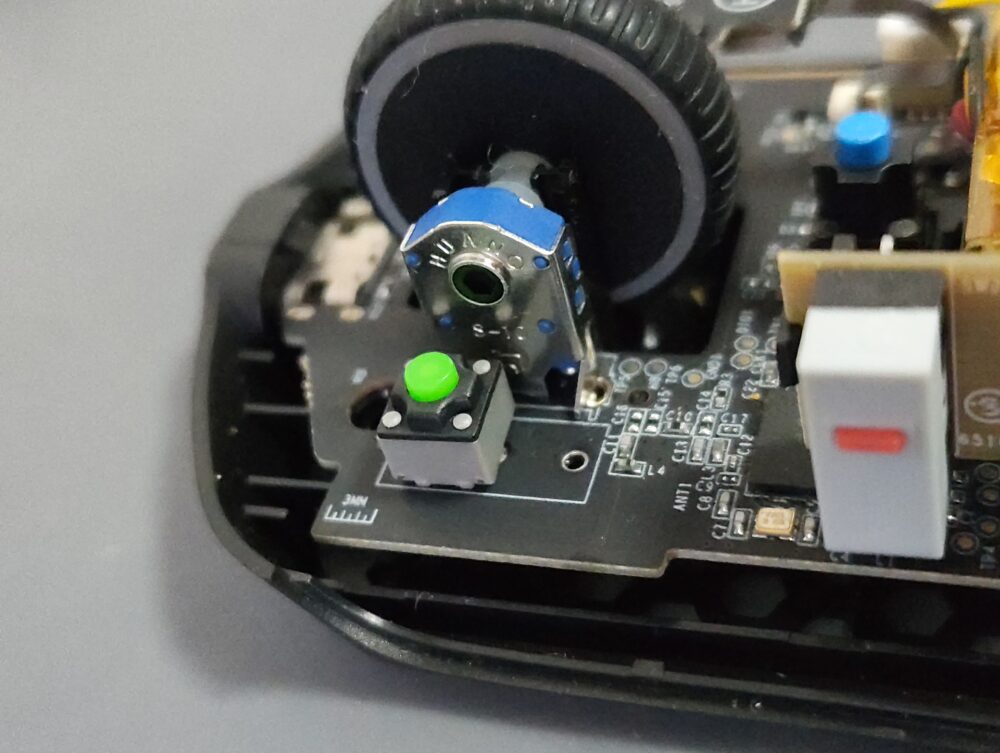

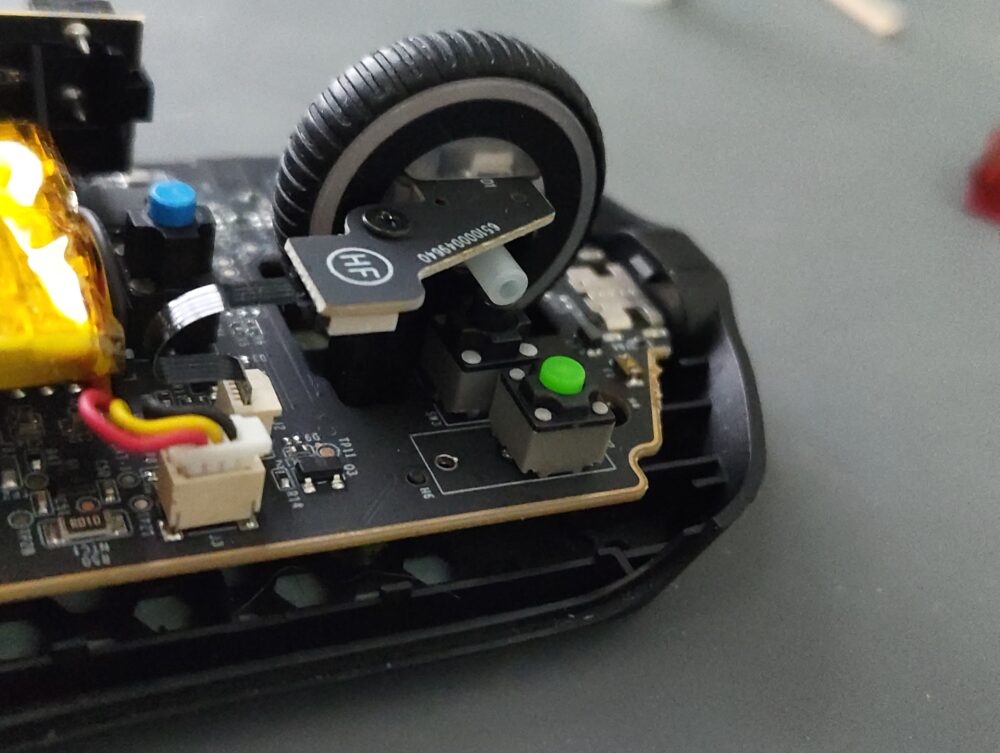

今回は左右クリックスイッチの静音スイッチへ交換とホイールエンコーダーを交換しています。
- Qマウス用静音スイッチとして定番のKailh製の静音スイッチは使えないの？
- A

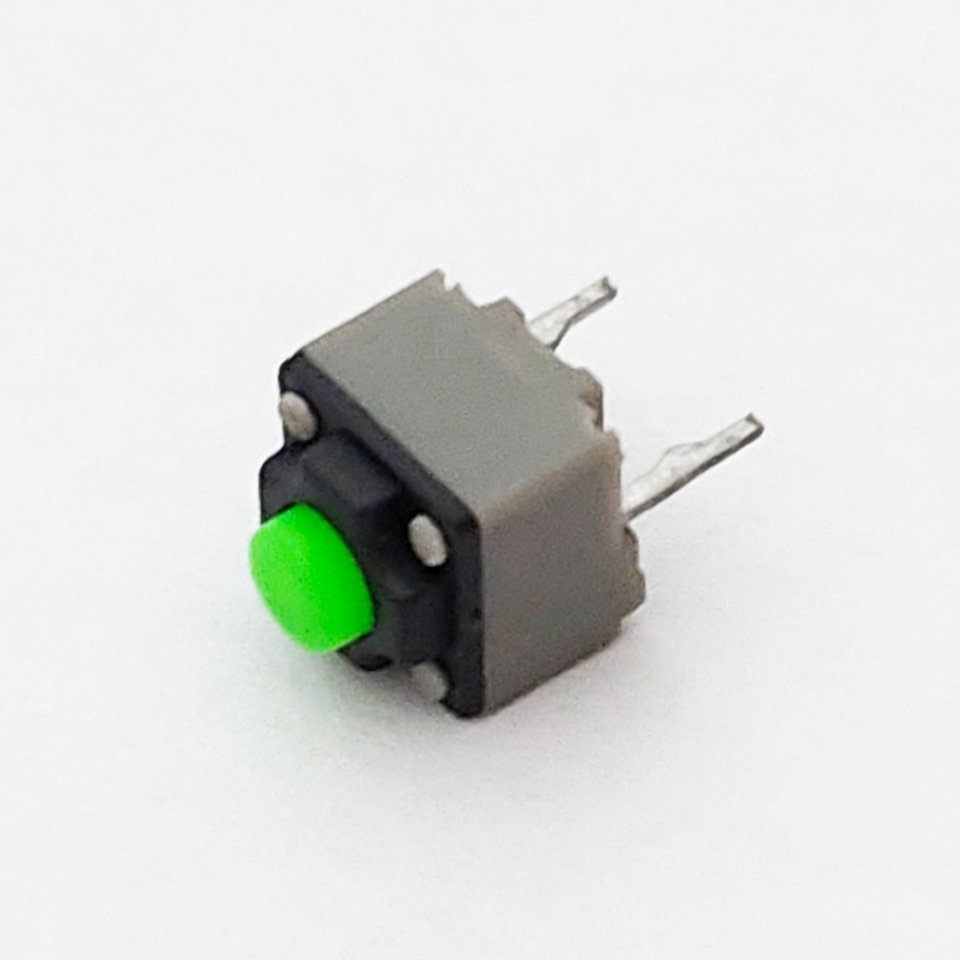

はい。Kailh製の静音スイッチは高さが7.3mmなので、このマウスで使うとクリック感が悪くなってしまいます。なので、今回は高さ7.0mmの静音スイッチを使用しました。

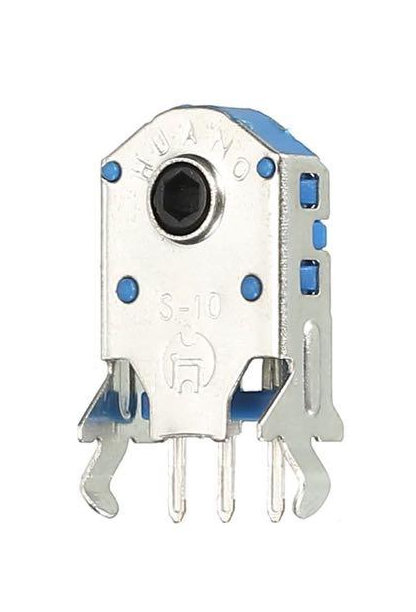

ホイールエンコーダーの高さは10mm
まとめ
今まで数十種類のマウスを分解してきたが、分解にT6Hドライバーが必要になるマウスは初めてだった。
それ以外は一般的なマウスと似たような内部構造なのでスイッチの交換は難しくなかった。
