今回はRazer Taipanの左右クリックスイッチを交換する修理をしていきます。
分解手順や必要な道具、スイッチの入手先も紹介しています。
ドライバー
+1ドライバーと+00ドライバー
ドライバーセット
交換部品リスト
左右クリック・サイドスイッチ

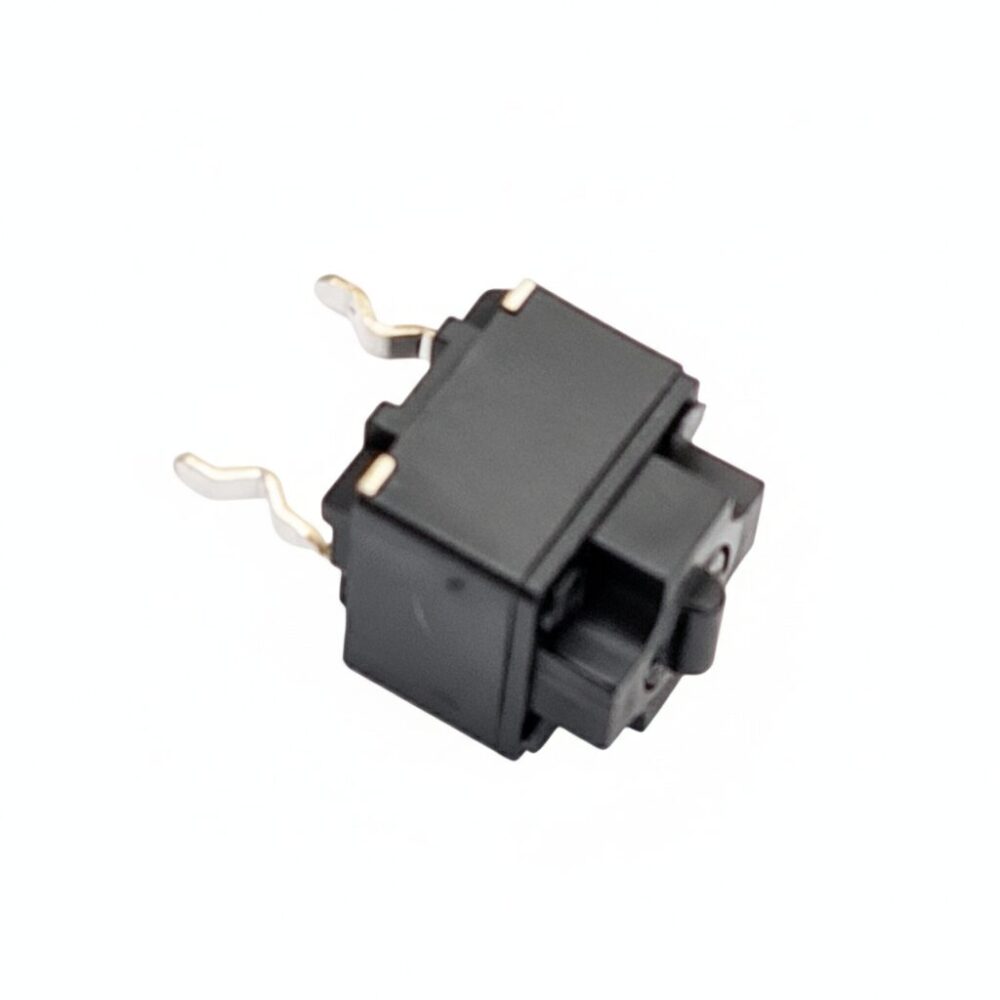

ホイールクリックスイッチ
ホイールエンコーダー
高さ11mm
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
はんだ線
はんだ線は無洗浄タイプのものを使っています。
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

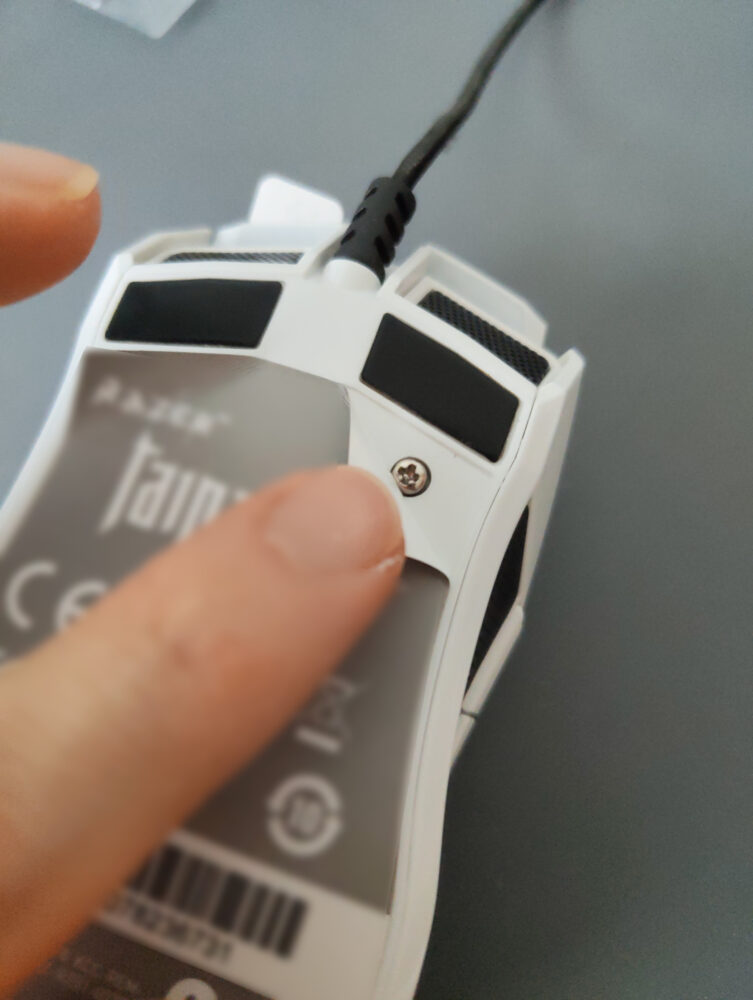

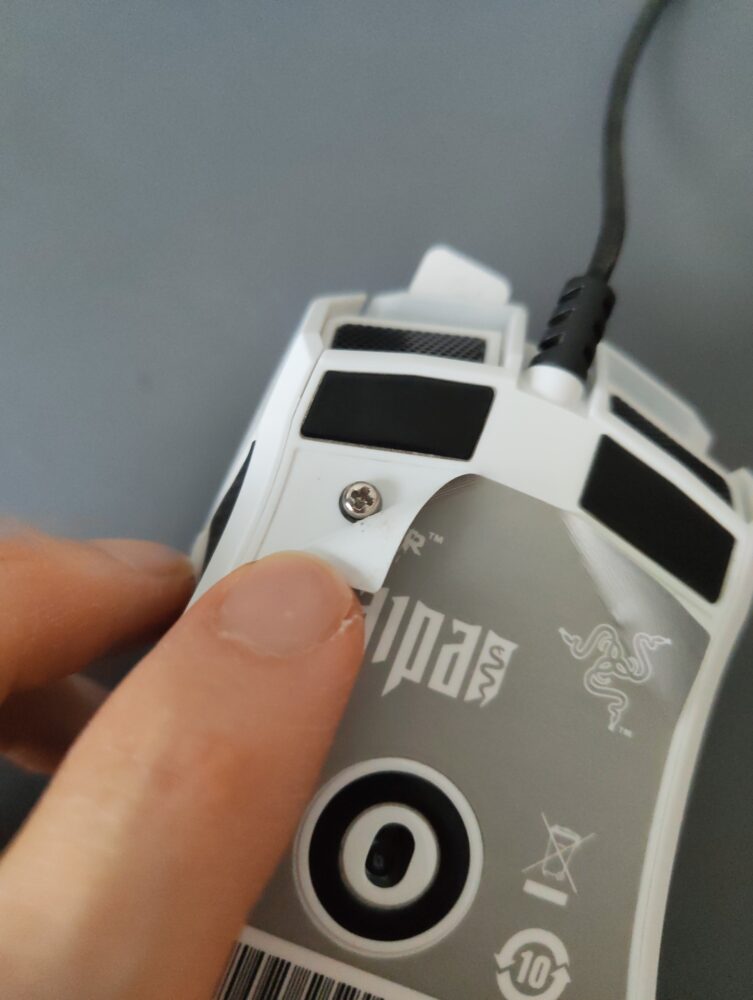

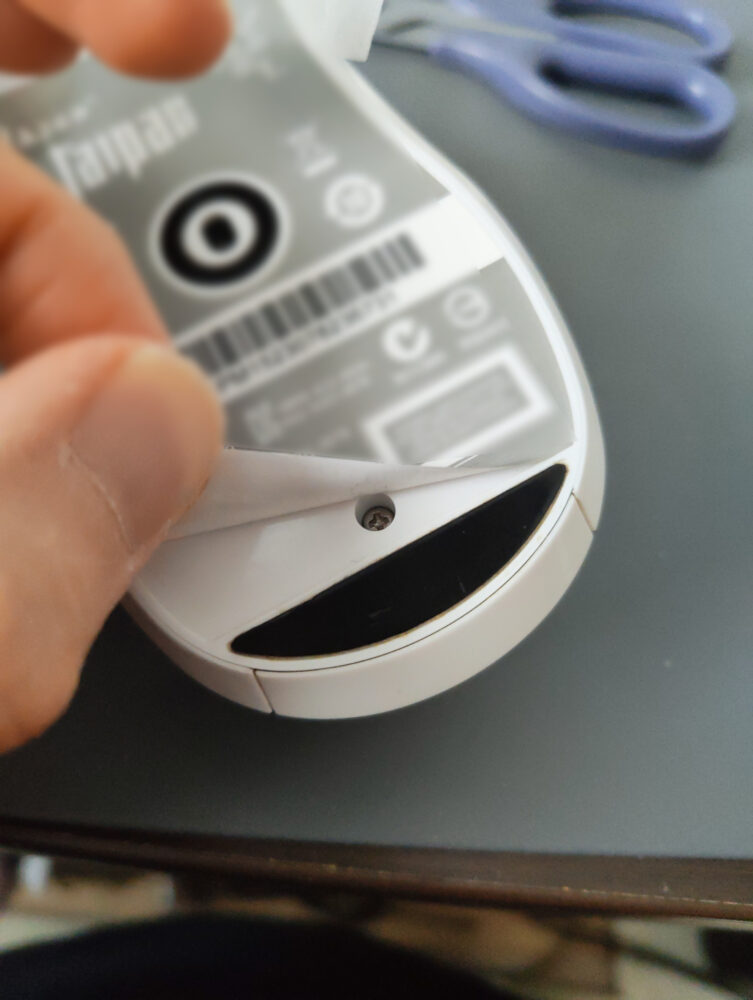

マウス裏面のステッカーを剥がして下に隠れているネジを+1ドライバーで外します。

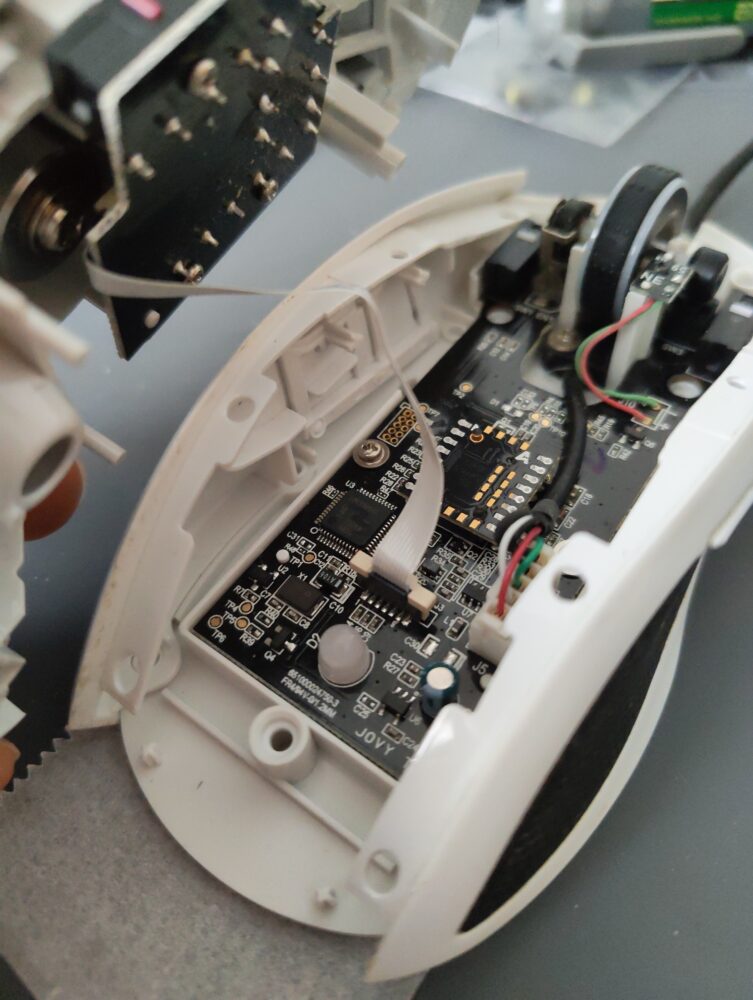

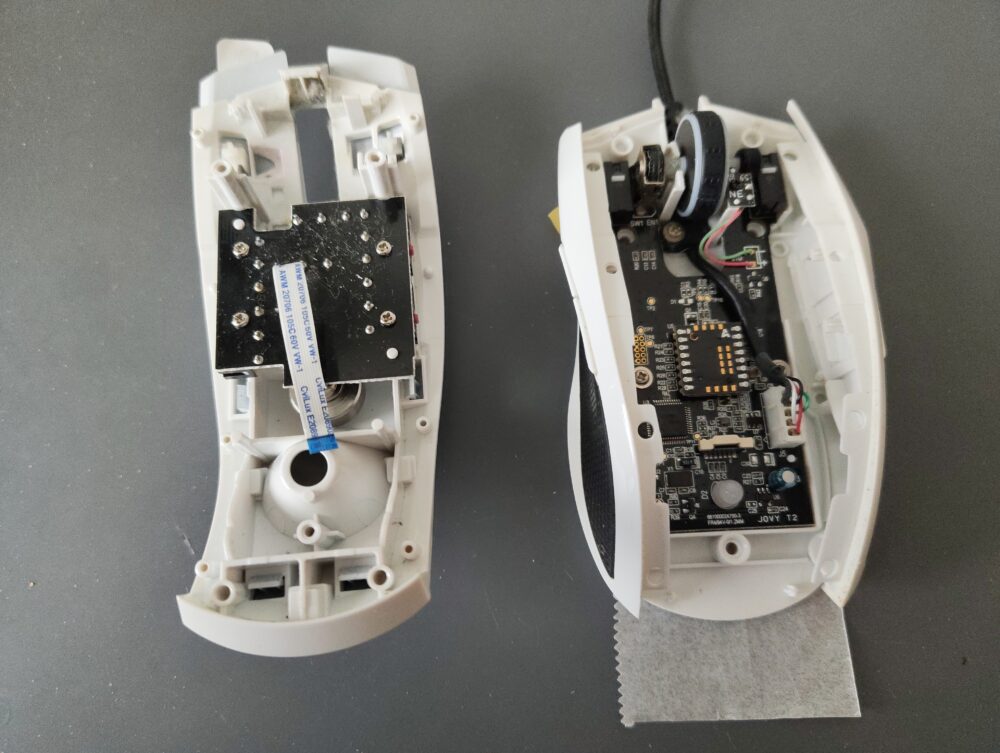

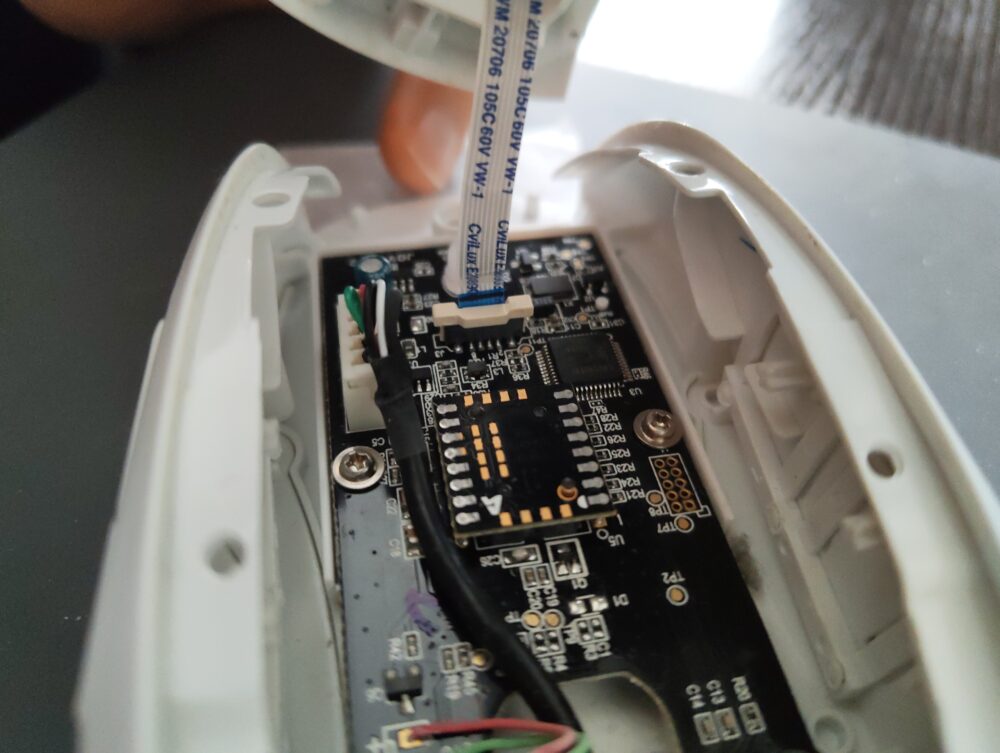

分解するとフラットケーブルが繋がっていることが分かるので引っ張りすぎないように注意します。
フラットケーブルをコネクタから抜きます。
続いて基板を取り出していきます。写真の赤丸部分のネジを+1もしくは+00ドライバーで外します。
両サイドのプラスチックパーツを外します。

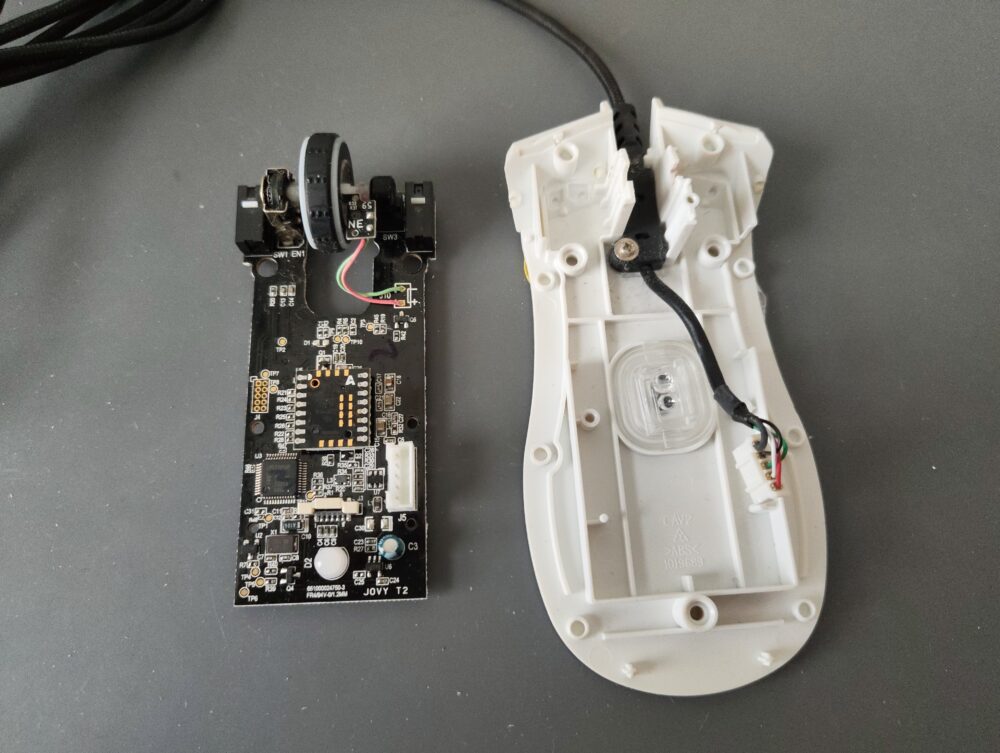

USBケーブルをコネクタから抜いて、無事に基板を取り出すことができました。
スイッチ交換

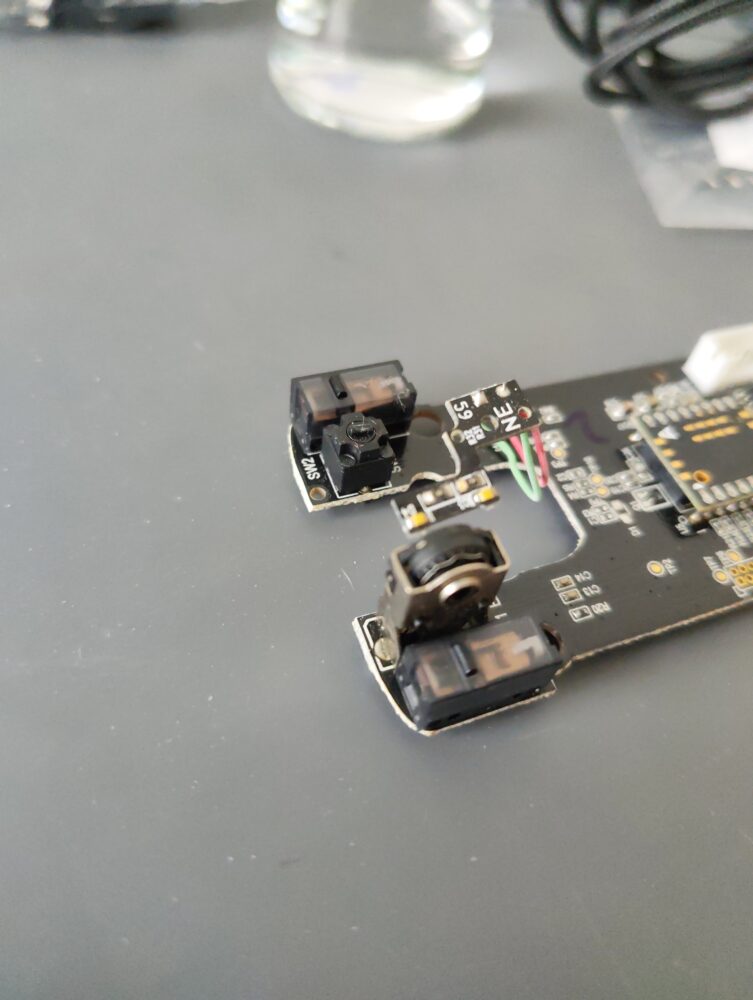

今回は左右クリックスイッチのみを交換しました。
写真ではKailh製のマイクロスイッチを使っていますが、オムロン製の高耐久スイッチも問題なく使用できます。
サイドスイッチについて

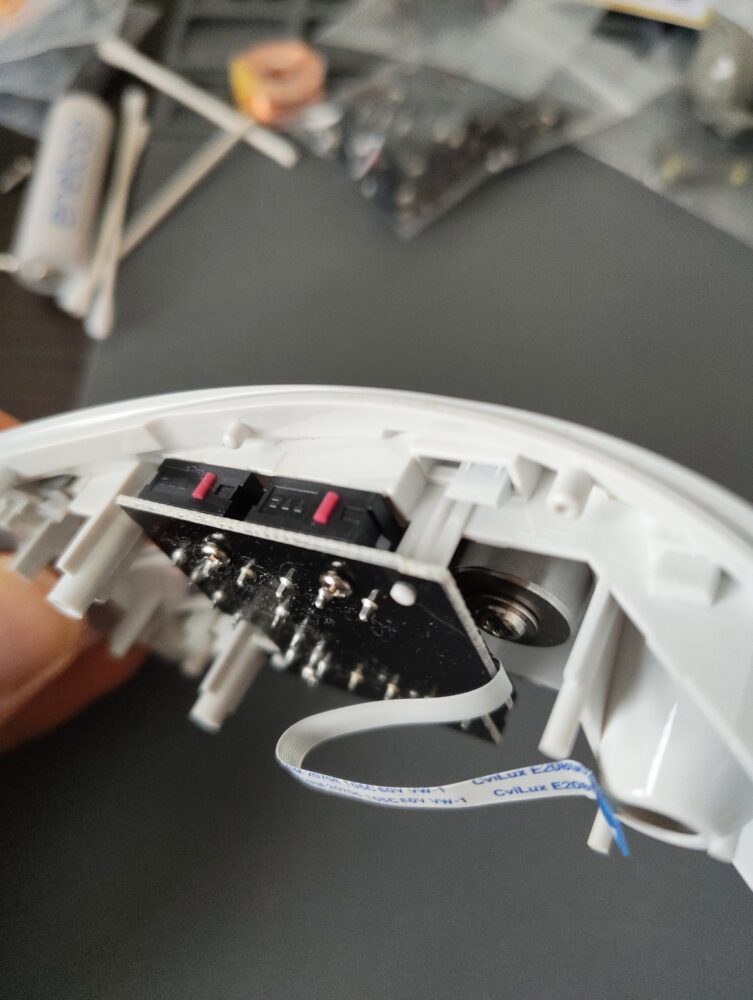

4個のサイドスイッチは全て90度に曲がっているマイクロスイッチが使われていました。
通常のマイクロスイッチでも足を曲げることで、はんだ付けできます。
