今回はRazer NAGA V2 HYPERSPEEDの左右クリックスイッチを静音スイッチへ交換していきます。
分解の手順と必要になるスイッチや工具の紹介もしています。
ドライバー
T6ドライバー、+00ドライバー
スイッチ
使用したはんだグッズと洗浄グッズ
はんだごて
もう何年も愛用しているはんだごて。
はんだ線
はんだ線は無洗浄タイプのものを使っています。
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
低融点はんだ
融点が100度前後の特殊なはんだ。はんだごてを離してもしばらくは固まらないので、はんだ付けされている部品を取り出す際に重宝します。
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解
マウス裏面のソールを剥がして、下に隠れていたネジをT6ドライバーで外します。

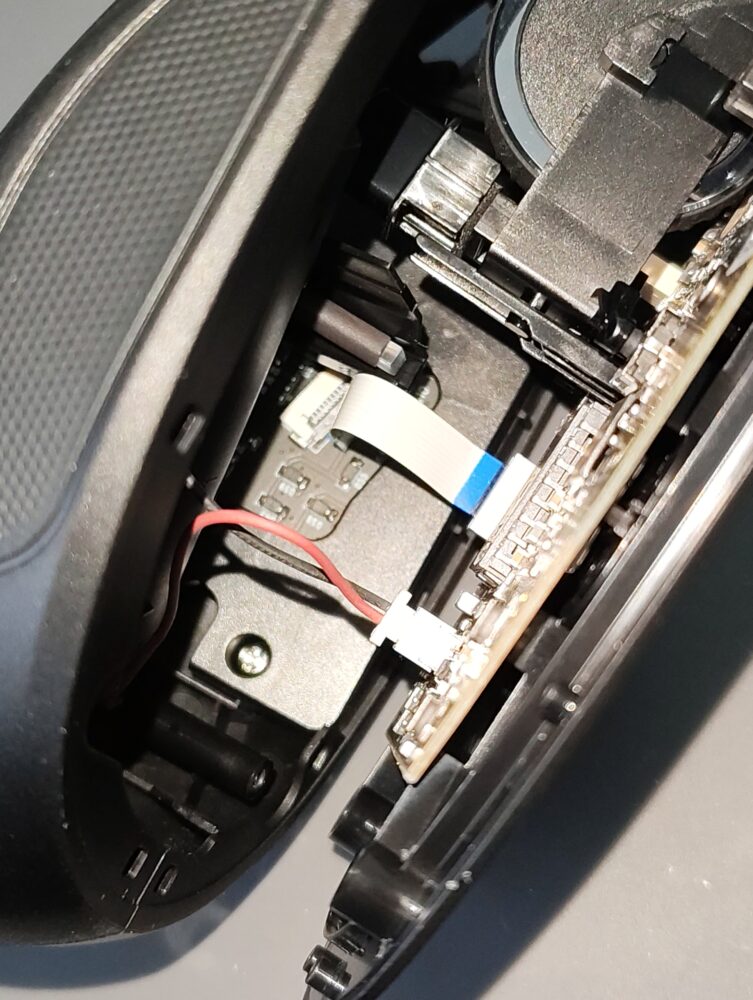

マウスを開くとサイドボタン基板に繋がっているフラットケーブルと、電池ボックスと繋がっているケーブルが見えるので抜いておきます。

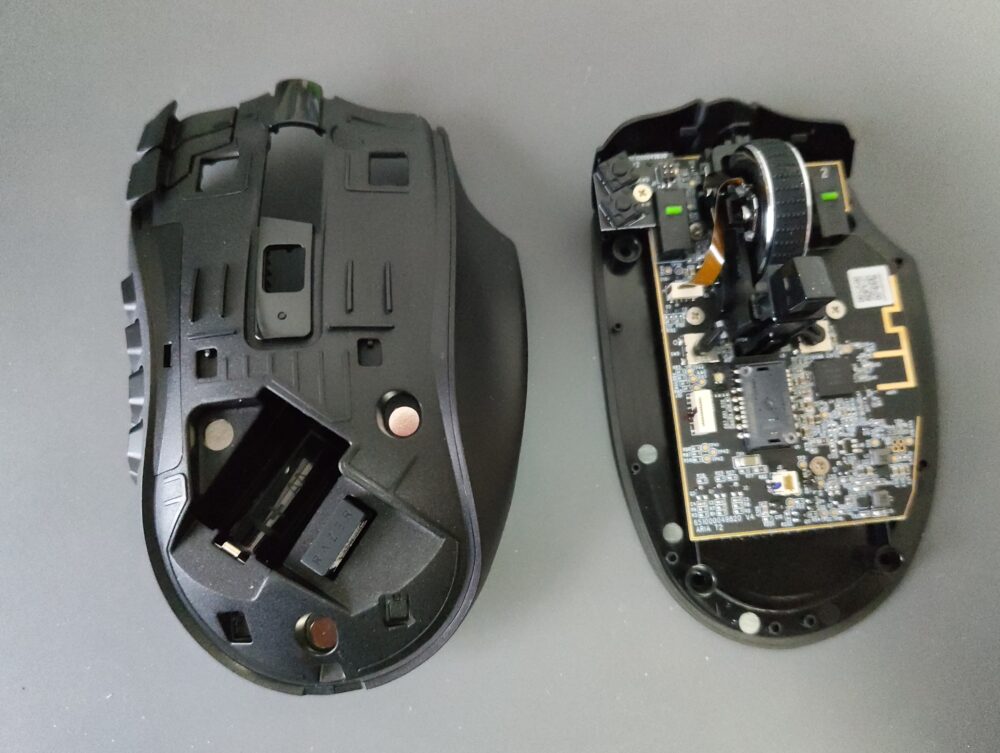

無事にマウスを分離することができました。
続いてホイールパーツを取り出していきます。

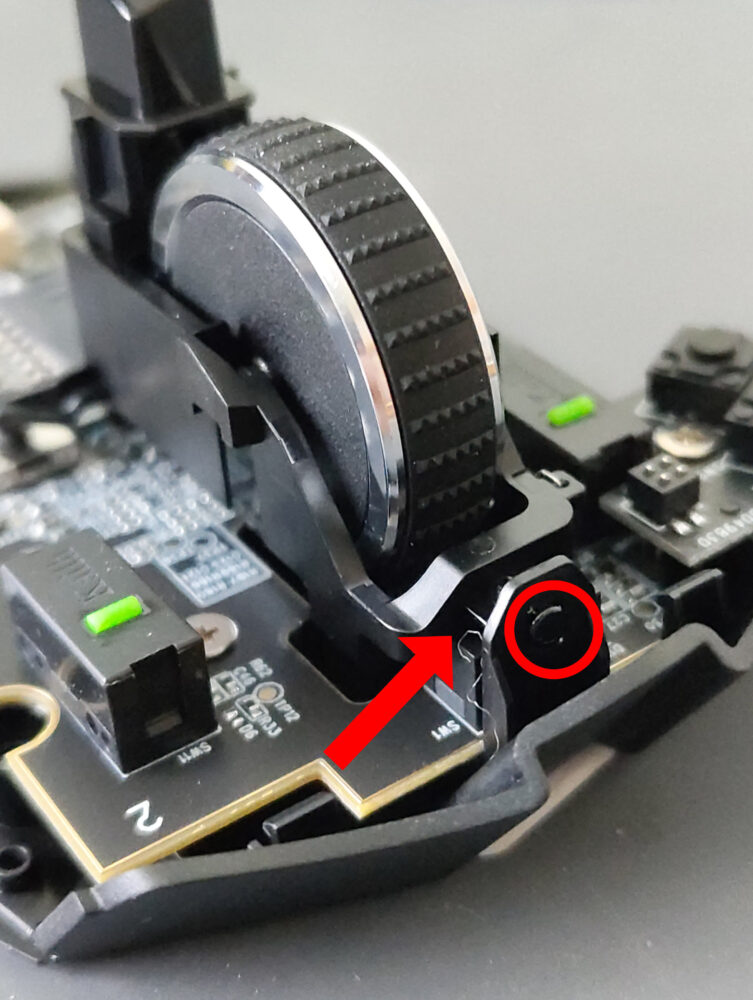

矢印の隙間にマイナスドライバーを差し込んで赤丸の軸を外します。

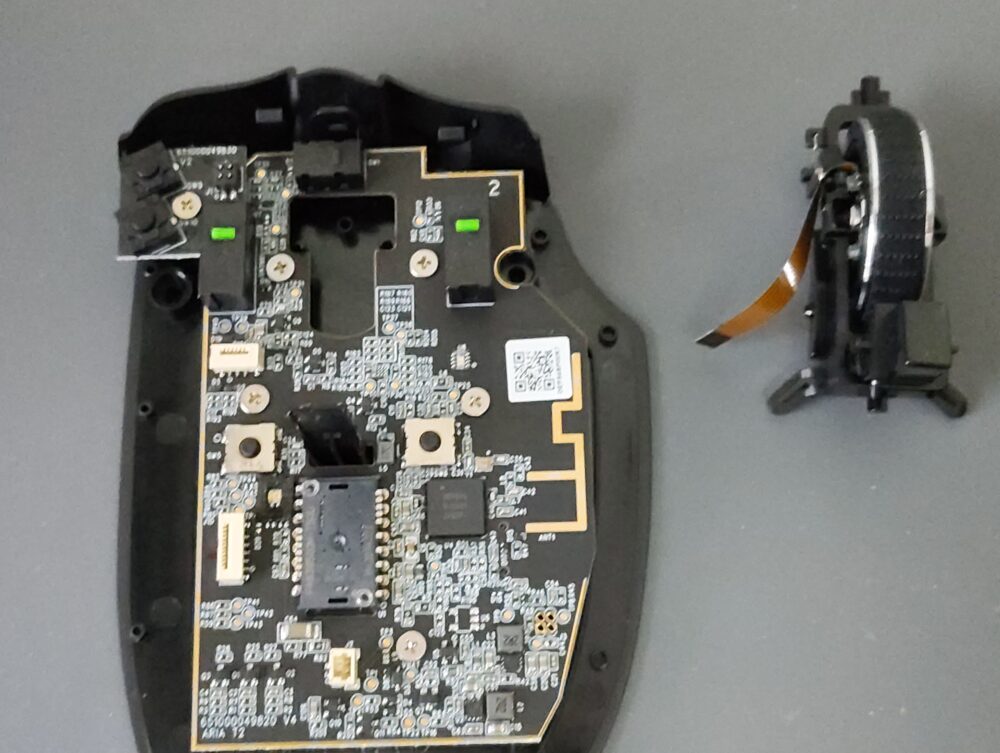

無事にホイールパーツを取り出すことができました。
次にメイン基板を取り出していきます。

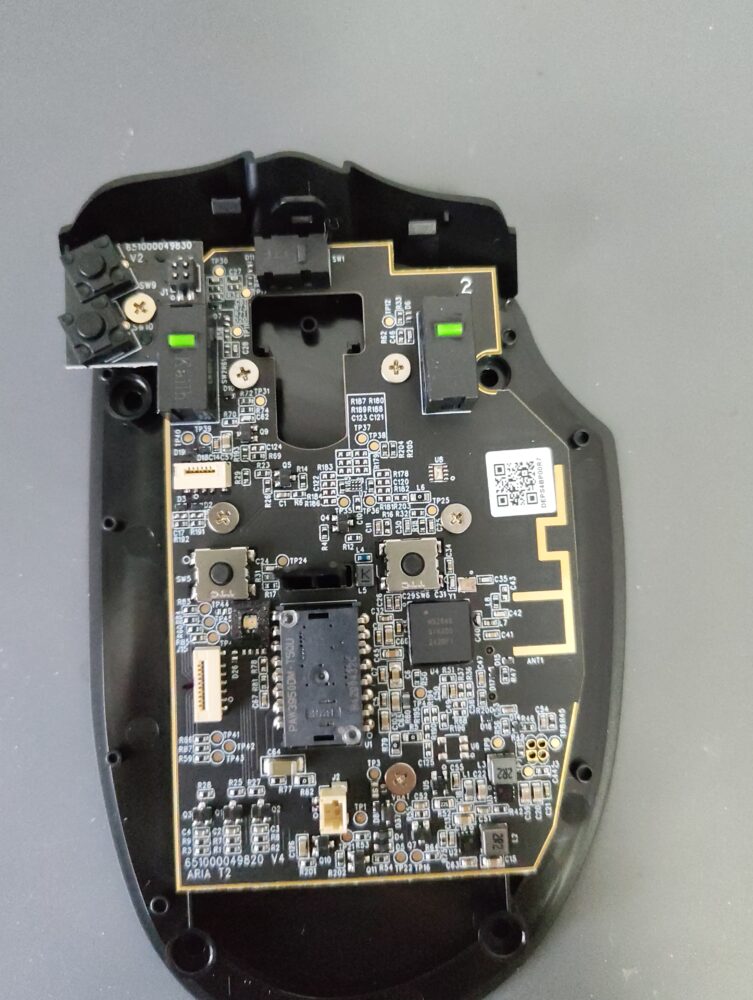

計6個のネジを+00ドライバーで外すとメイン基板を取り出すことができます。

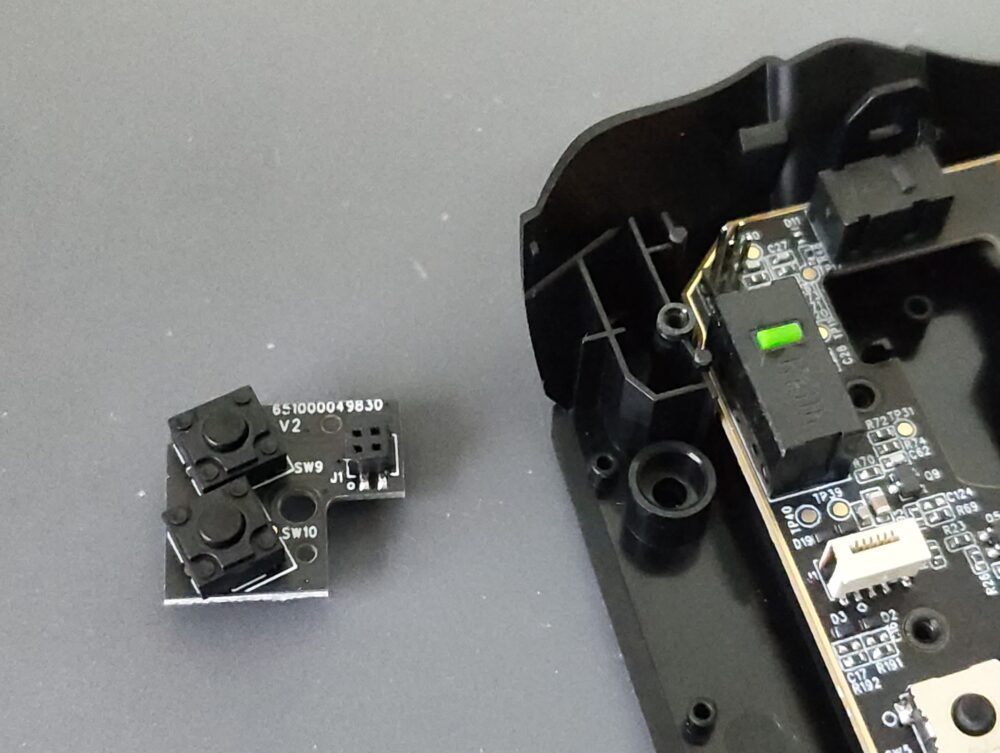

DPI変更スイッチの基板はソケット構造になっているため簡単に着脱できます。

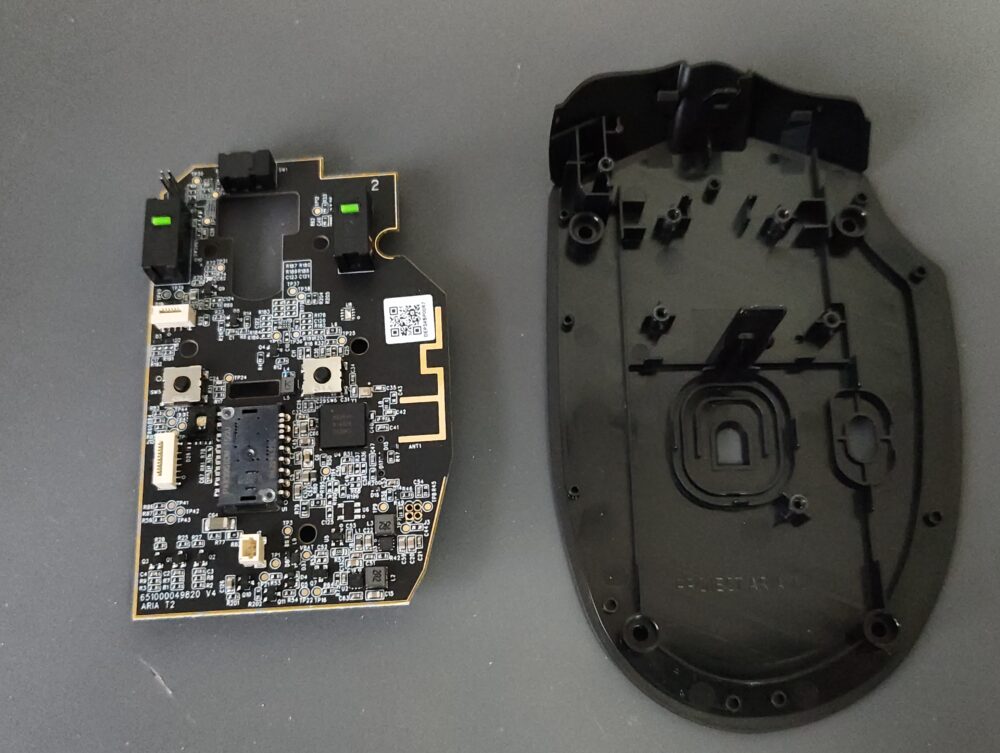

無事にメイン基板を取り出すことができました。
スイッチ交換

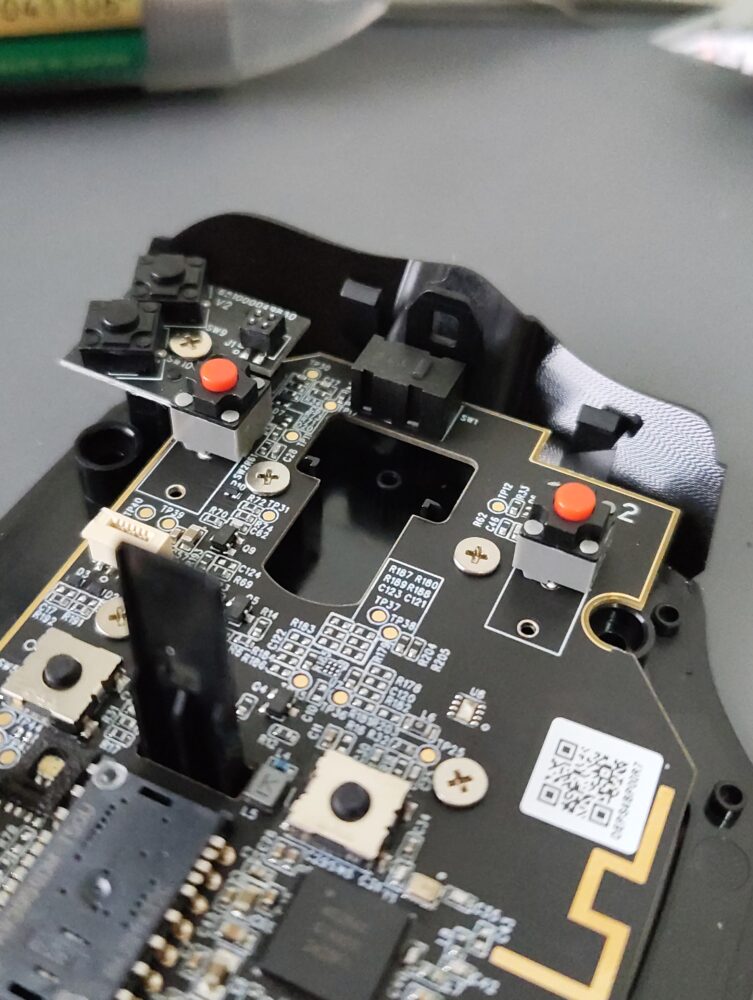

今回は左右クリックスイッチのみを静音スイッチへ交換しました。
DPI変更ボタン 高さ4.0mm
サイドスイッチ 高さ2.8mm
