今回はロジクール G304の左右クリックスイッチを分解して、左右クリックスイッチの不具合を修理していきます。
使用したはんだグッズと洗浄グッズ
はんだごて
はんだ線
はんだ線は無洗浄タイプのものを使っています。
無洗浄はんだのメリット
・はんだ付け後のフラックス洗浄作業が不要になる。
・フラックス残渣による基板への悪影響が無い。
無洗浄はんだのデメリット
・他のはんだと比べるとやや高価。
はんだ吸い取り線
無水エタノール
綿棒に染み込ませて基板のクリーニングに使います。はんだ付けする前に必ず基板をクリーニングしておきます。汚れが付着したままだとうまくはんだ付けができません。
これらのグッズは下記の記事で詳しく紹介しています。
分解

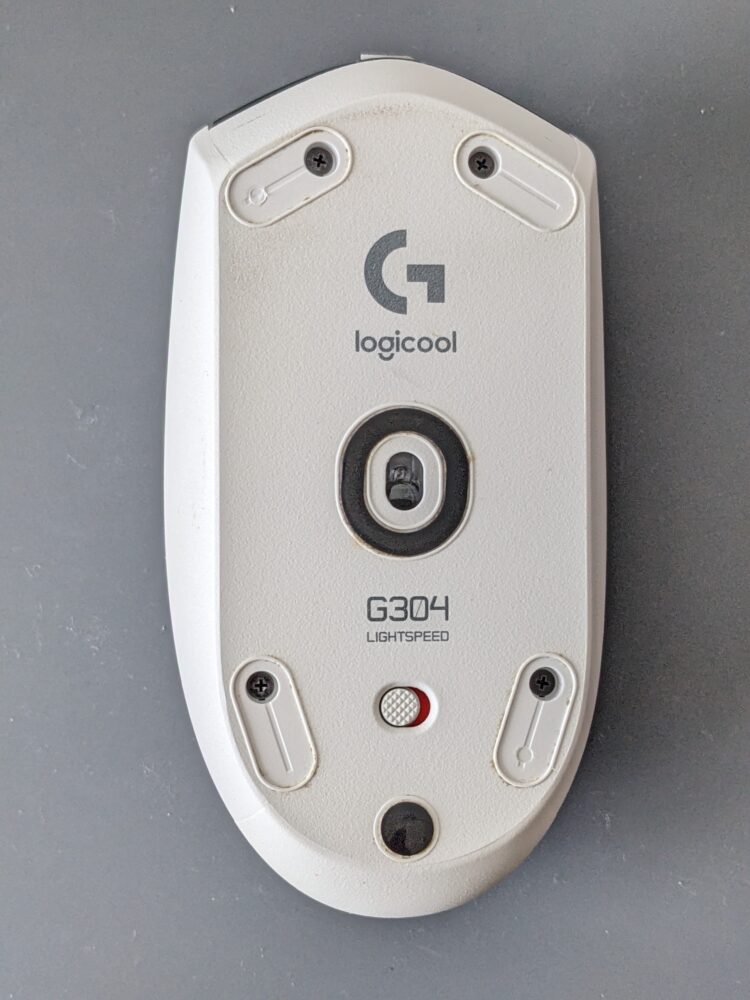

マウス裏面のソールを剥がして、下に隠れているネジを+00ドライバーで外します。

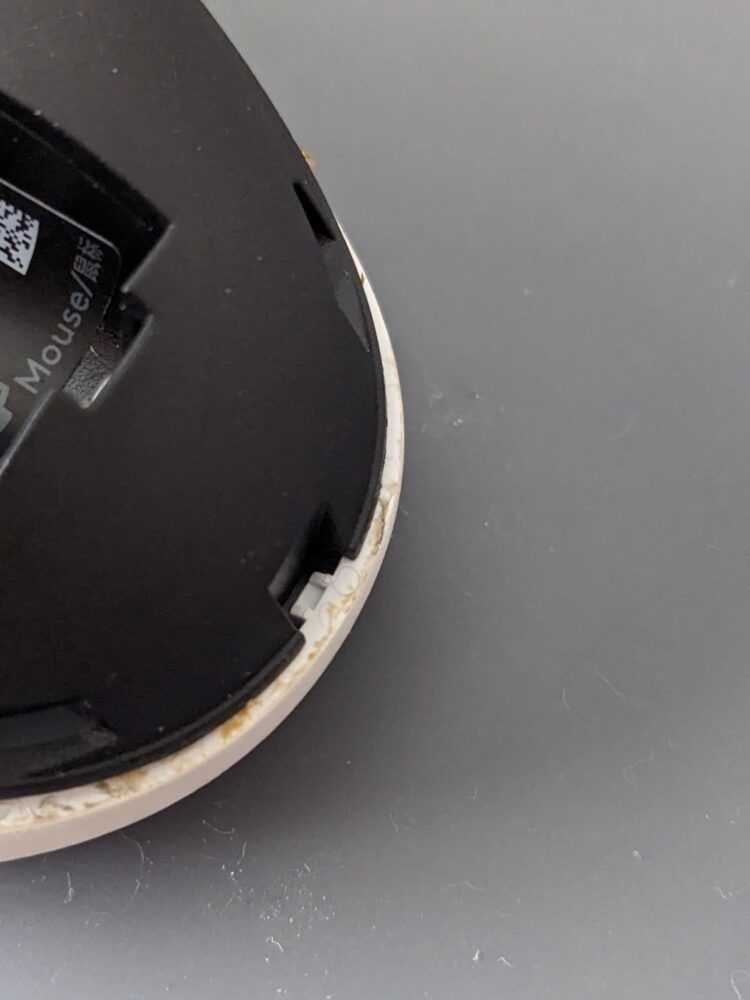

外装はネジだけでなく、小さな爪でも固定されています。
こんなときはクレジットカードほどの厚さと硬さのプラスチックカードを隙間から差し込んで、少しずつ動かすと爪を外しやすいです。

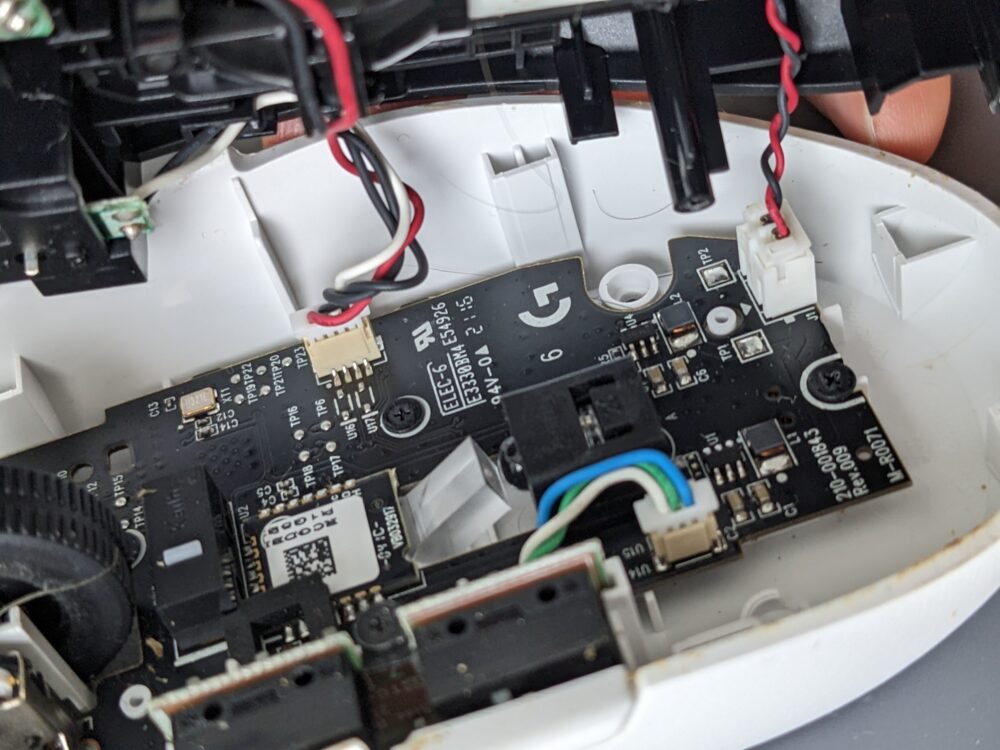

開けたらケーブルが繋がっているので抜いておきます。

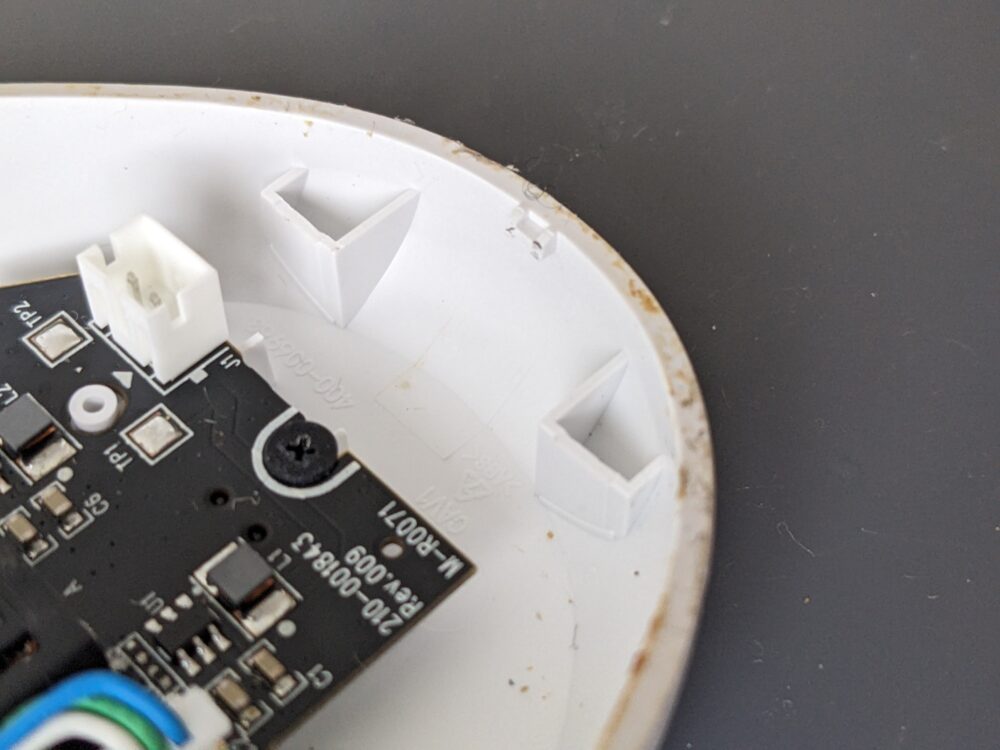

再び分解することを考えて、爪はニッパーでカットしてもよいでしょう。ネジ止めされるので爪が無くても隙間が開くことはありません。
続いてスイッチ基板を取り出していきます。

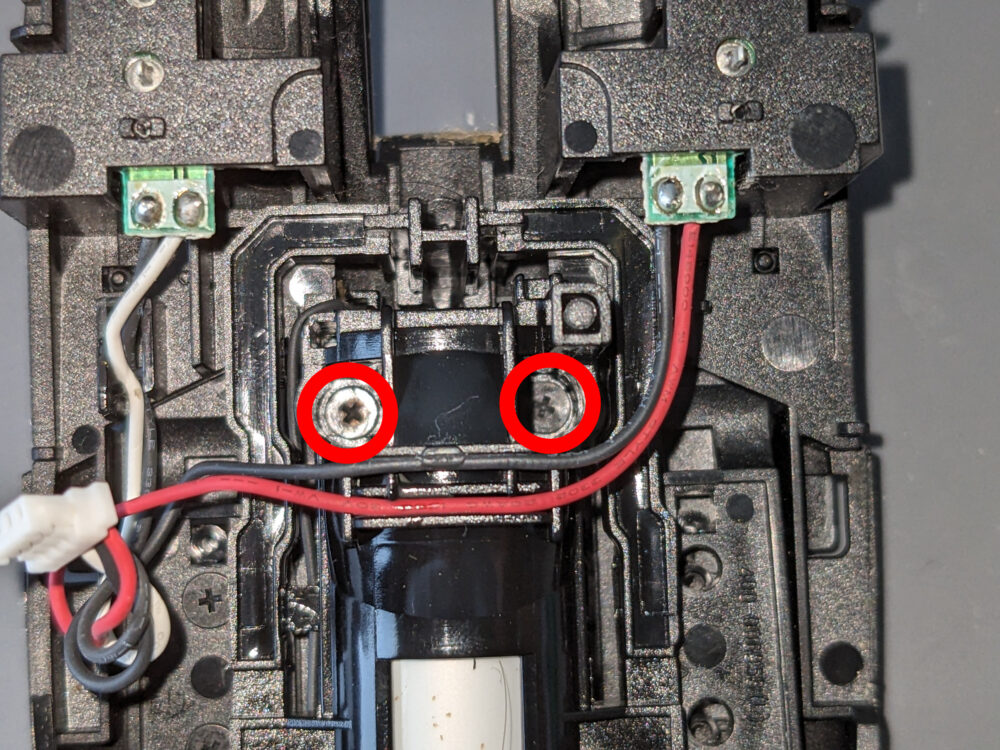

赤丸のネジを+00ドライバーで外します。

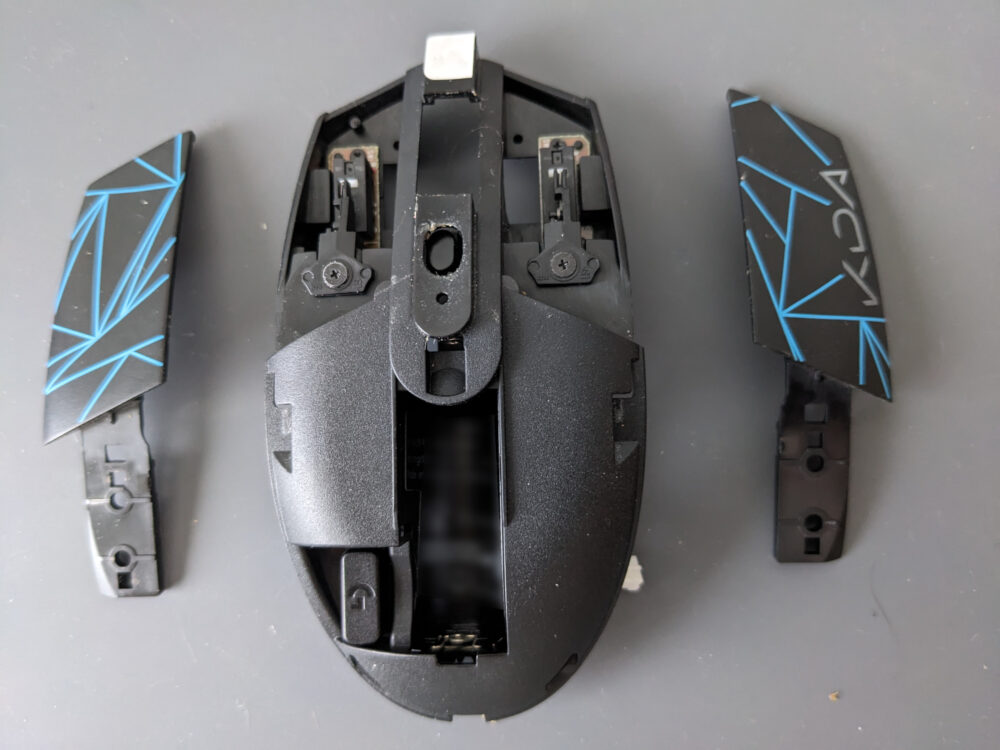

左右クリックスイッチを押す外装パーツを取り出します。

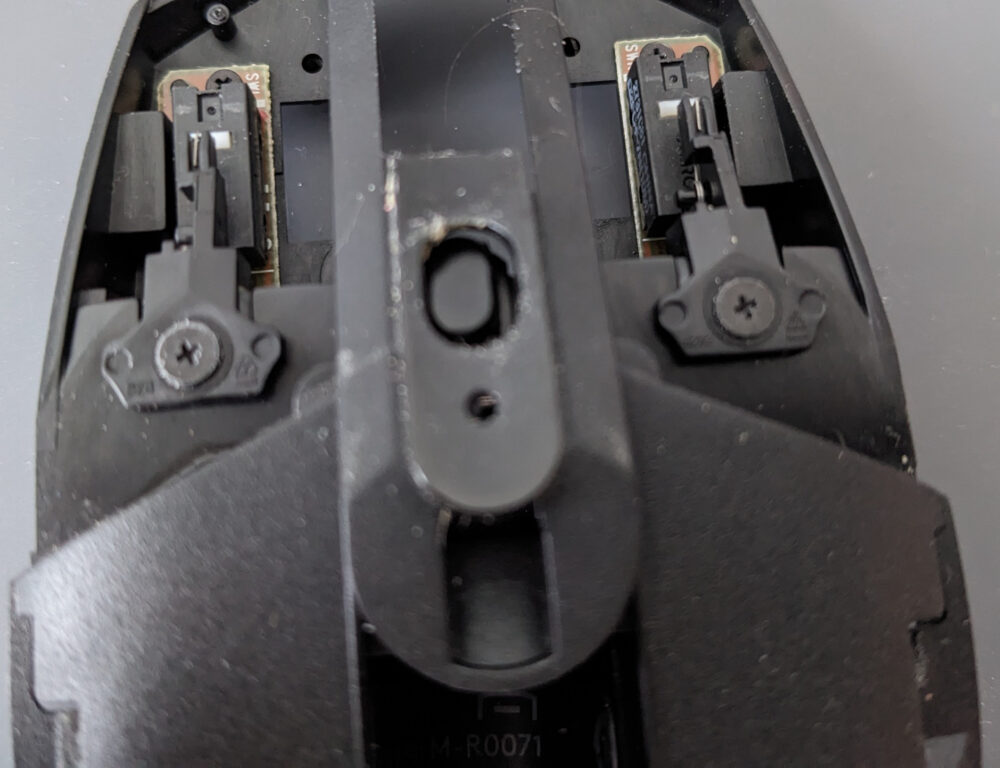

ネジを外して跳ね返り防止パーツを取り出します。

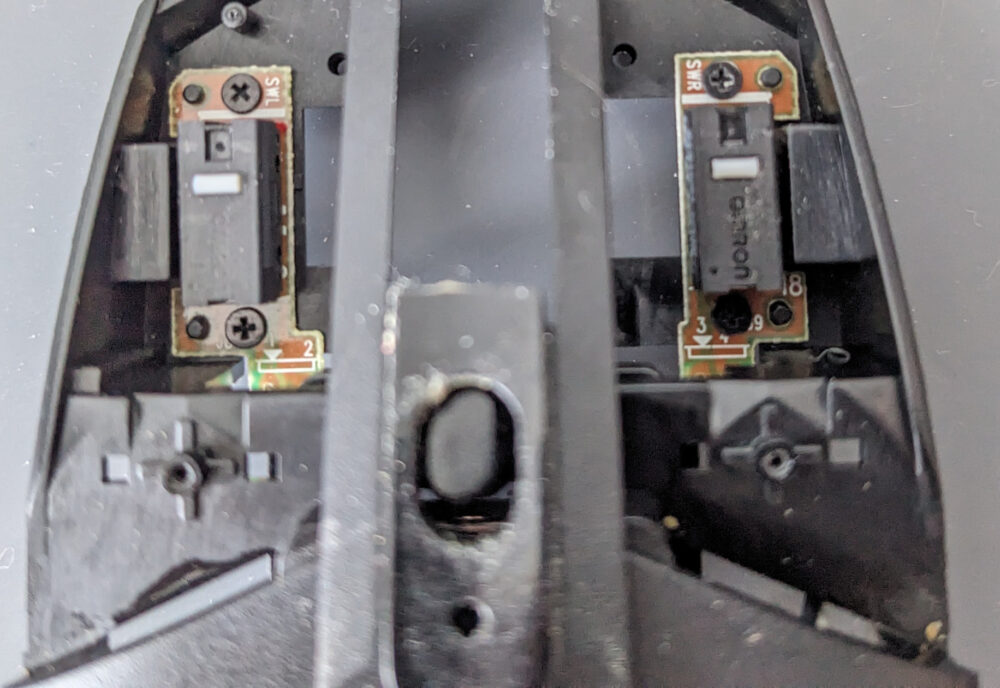

スイッチ基板を固定しているネジを外して基板を取り出します。

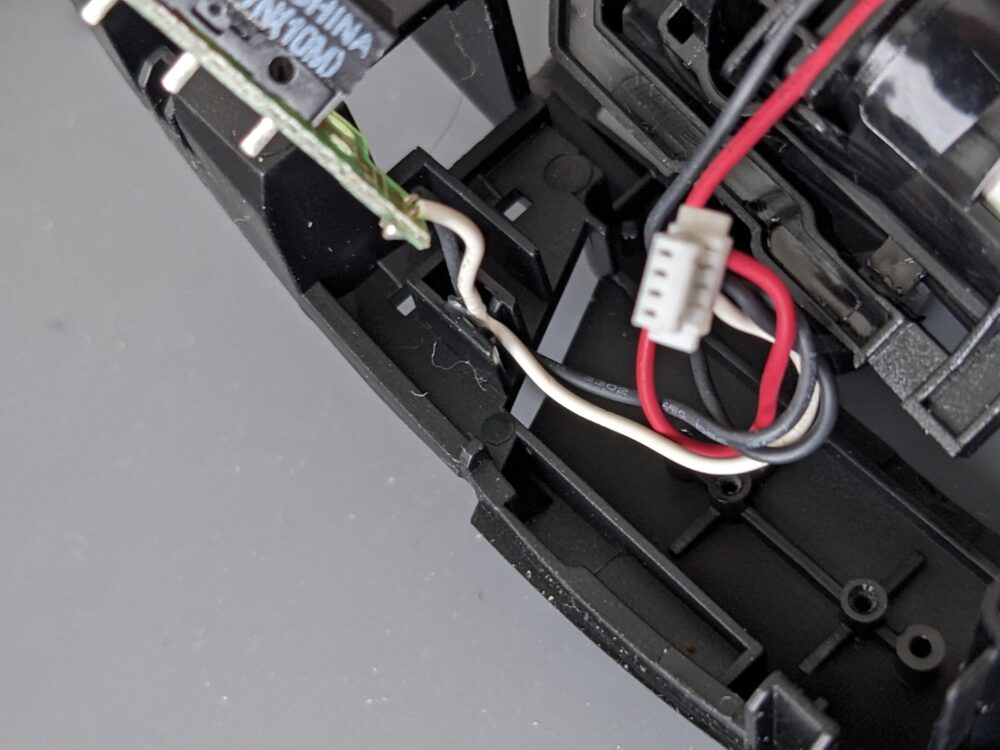

右クリックスイッチ基板のケーブルは接着剤で固定されているので、ケーブルが断線しないように注意します。

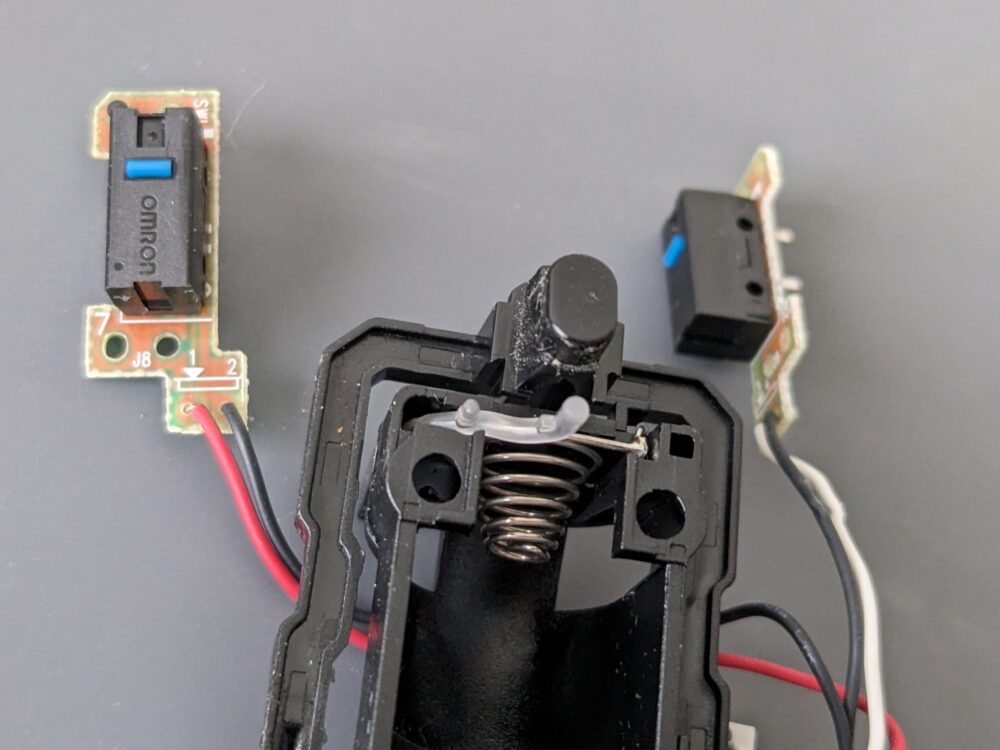

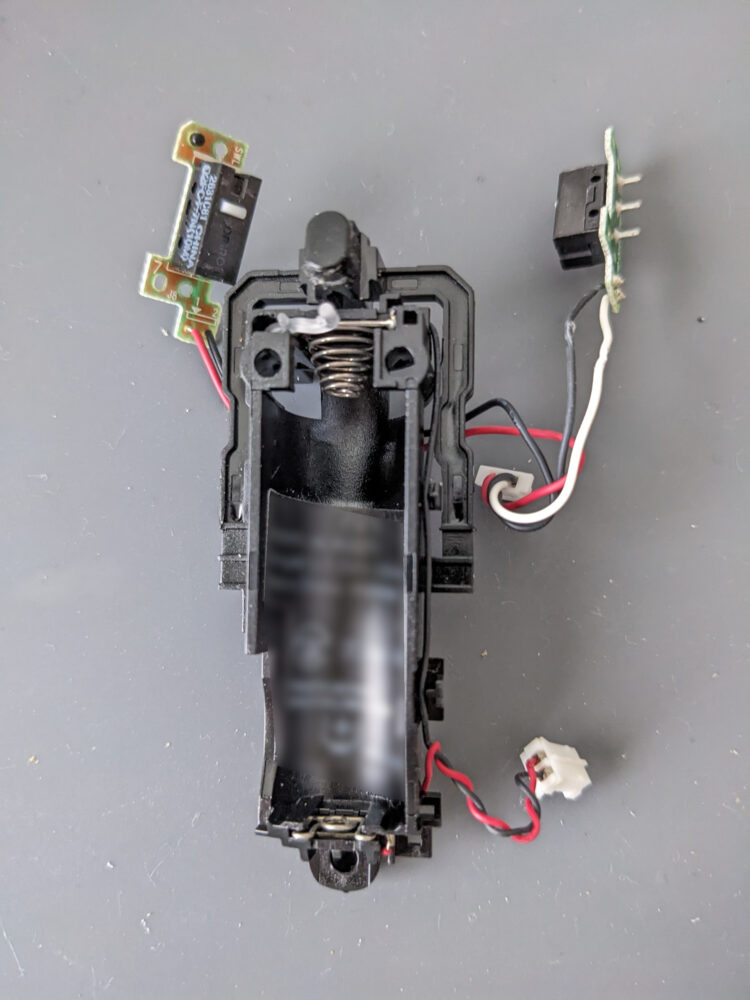

無事にスイッチ基板を取り出すことができました。
修理
今回は左右クリックスイッチをD2FC-F-K(50M)スイッチへ交換しました。
静音スイッチに交換することもできます。
